AEK-3000HV Oring Diode
出力電圧・電流設定可能
出力電圧・電流は0～105%設定可能です。
入力電圧ユニバ―バル設計
入力電圧は90～264Vacまたは、127～370Vdcの広範囲です。
補助電源出力
補助電源出力+5V/0.5A、または+9V/0.3A選択可能です。
並列運転可能
最大8台まで並列、出力21.6kW※のシステムが構築可能です。また、並列運転時強制電流共有機能を搭載しています。
※直列は最大2台まで。直列または並列使用時に、出力電流は定格の90％まで。
通信機能
RS-232、RS-485、I²Cなどグローバルインターフェイスを介し複数台リモート設定、制御することができます。
リモートセンシング機能
電源から負荷までの電圧降下を補正するリモートセンシング機能を搭載しています。
定電流出力制限
出力電流が制限電流を超えると、自動的に定電流モードに切り替わります。
POWER OK信号
DC出力が安定して負荷使用可能を示すPOWER OK信号を出力できます。
リモートON/OFF
リモートON/OFF操作できます。
豊富な保護回路
過電圧、過負荷、過温度、短絡、ファンエラー
| 型式 | AEK-3000-150 Oring Diode | AEK-3000-200 Oring Diode | AEK-3000-250 Oring Diode | AEK-3000-300 Oring Diode | AEK-3000-400 Oring Diode |
|---|---|---|---|---|---|
| 出力電圧 | 150V | 200V | 250V | 300V | 400V |
| 定格電流 | 20A | 15A | 12A | 10A | 7.5A |
| 定格出力電力 | 3000W | ||||
| リップルノイズ (最大値)※1 |
1500mVp-p | 2000mVp-p | 2500mVp-p | 3000mVp-p | 4000mVp-p |
| 出力電圧可変範囲 | ±5.0%代表値 ポテンショメータ(VR1)による調整 | ||||
| 電圧誤差範囲※2 | ±2.0% | ||||
| 電流誤差範囲 | ±3.0% | ||||
| 入力変動 | ±1.0% | ||||
| 負荷変動 | ±1.0% | ||||
| 起動時間 | 1100ms、350ms(定格負荷時) | ||||
| 保持時間(代表値) | 14ms/230Vac(定格負荷時) | ||||
| 入力電圧範囲※3 | 90～264Vac、127～370Vdc | ||||
| 入力周波数 | 47～63Hz | ||||
| 力率(代表値) | 0.95/230Vac、0.98/115Vac(定格負荷時) | ||||
| 効率(最大値) | 91% | ||||
| 入力電流(最大値) | 19.7A/115Vac(2000W)、14.5A/230Vac(3000W) | ||||
| 突入電流(代表値) | 33A/115Vac、65A/230Vac | ||||
| 漏洩電流 | <3.5mA/240Vac | ||||
| 過負荷保護 | 定格出力の105%、保護形式：定電流制限 | ||||
| 過電圧保護※4 | 可変過電圧保護誤差±7%、保護形式：ラッチスタイル(AC入力再投入またはコントロールリセットで復帰) | ||||
| 過温度 | 85±5℃(NTCサーミスタによる検出)、保護形式：温度下がると自動復帰 | ||||
| 補助電力 | +5V/0.5Aまたは+9V/0.3A補助出力選択可 | ||||
| リモートON/OFF制御 | 外部スイッチ | ||||
| POWER OK信号 | 電源ON時、開放ドレイン信号低下。最大シンク電流20mA。最大ドレイン電圧40V | ||||
| 出力電圧調整 | 0～105% | ||||
| 出力電流調整 | 0～105% | ||||
| 並列運転(電流共有)※5 | 可 | ||||
| 通信インターフェイス | RS-485、I²C内蔵 | ||||
| 安全規格 | EN62368-1、UL62368-1 | ||||
| EMI | EN55032 | ||||
| 高調波電流 | EN61000-3-2、EN61000-3-3 | ||||
| EMSイミュニティ | EN55024、IEC61000-4-2, 3, 4, 5, 6, 8, 11 | ||||
| 耐圧※6 | I/P-O/P: 3kVac(4242Vdc)、I/P-FG: 1.5kVac(2121Vdc)、O/P-FG: 0.5kVac(707Vdc) | ||||
| 絶縁抵抗 | I/P-O/P、I/P-FG、O/P-FG: 100MΩ/500Vdc(25℃/70%RH) | ||||
| 耐振 | 10～500Hz、2G 10min./ 1cycle、60分 XYZ各方向、IEC60068-2-6、IEC60068-2-64準拠 | ||||
| 動作温度範囲※7 | -20～+60℃ | ||||
| 動作湿度範囲 | 20～90%RH(結露なきこと) | ||||
| 保存温度/湿度範囲 | -40～+85℃/10～95%RH(結露無きこと) | ||||
| 温度係数 | ±0.02%/℃(0～50℃) | ||||
| MTBF | 90.2khrs(MIL-HDBK-217F準拠) | ||||
| 冷却 | 負荷温度連動ファン | ||||
| 寸法(L×W×H) | 280×170×64mm | ||||
| 重量 | 3.3kg | ||||
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧230Vac、定格負荷、外気25℃にて測定
◆本製品は装置に組み込まれる部品としてみなされます。組み立て後の装置にてEMC指令に適合するか再確認を行ってください。
※1 リップルノイズの測定は、20MHz、30cmツイストケーブル、0.1uFと47uFのコンデンサ並列にて測定しています。
※2 誤差：立ち上がり時間、入力変動、負荷変動誤差を含みます。
※3 入力電圧低下がディレーティングになる可能性あります。詳細は特性図をご参照ください。
※4 詳細は特性図をご参照ください。
※5 並列運転時に負荷が定格の5%以下の場合、動作は一台のみになります。また、最大出力電流は、定格の90%までとなります。
※6 筐体なしにて測定しています。筐体ありの場合、I/P-O/P:2121Vdcです。
※7 特性図をご参照ください。

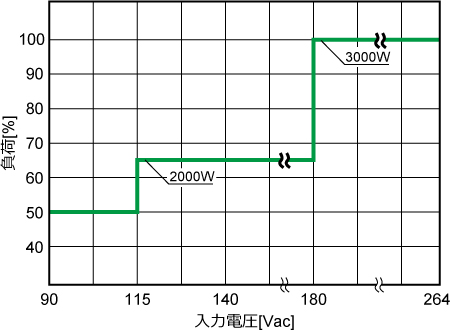

負荷と入力電圧
負荷と周囲温度
VCIとOVP過電圧保護カーブ
CMDと出力カーブ
出力電圧と電流を正確に調整するためには定格出力の10%以上の変化量で調整してください。(例えば300Vモデルでは出力電圧を30V以上で調整してください。これは出力電流にも適用されます。)
