RM-1

拡大写真

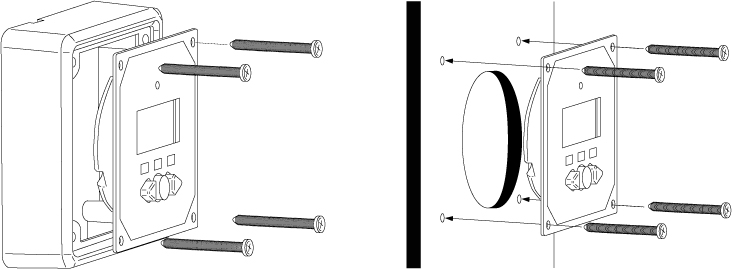

リモートメータ(Remote Meter 型式:RM-1)は、コントローラSolarAmp MPPT、ProStar 3rdおよびProStar MPPT用のメータです。長さ10mのRJ-11(6芯)モジュラーケーブルが付属しています。離れた場所でもシステムの動作状態を確認することができます。下図のように、プラスチックのフレームを取り外すことができるので、壁やシステムへの組み込むこともできます。取り付け例

メータは、システムの電圧、電流、温度、ログデータやアラームなどを表示します。エラーレポートも表示できますので、システムの故障原因がすぐ見つかり、トラブルの再発生を防止します。さらにボタンと併用して、設定も簡単に行えます。また、LEDで太陽電池充電の進行、バッテリーの充電レベル(残量)を表示します。

型式 RM-1
適用機種 SolarAmp MPPT、ProStar 3rd、ProStar MPPT
最小動作電圧 8Vdc
自己消費電流 バックライトOFF 6mA
バックライトON 15mA
動作温度範囲 -20~+60℃
保存温度範囲 -30~+80℃
湿度 100%(結露なきこと)
材質 本体プレート 粉体塗装スチール
フレーム PBTプラスチック
付属品 RJ-11ケーブル(10m)※、取り付けねじ8本
寸法(W×H×D) 本体プレート 95.3×95.3mm
フレーム 114.3×114.3×34.5mm
重量 135g
※ 市販の6芯RJ-11モジュラーケーブルもご利用可能です。最大30mまで延長することができます。
