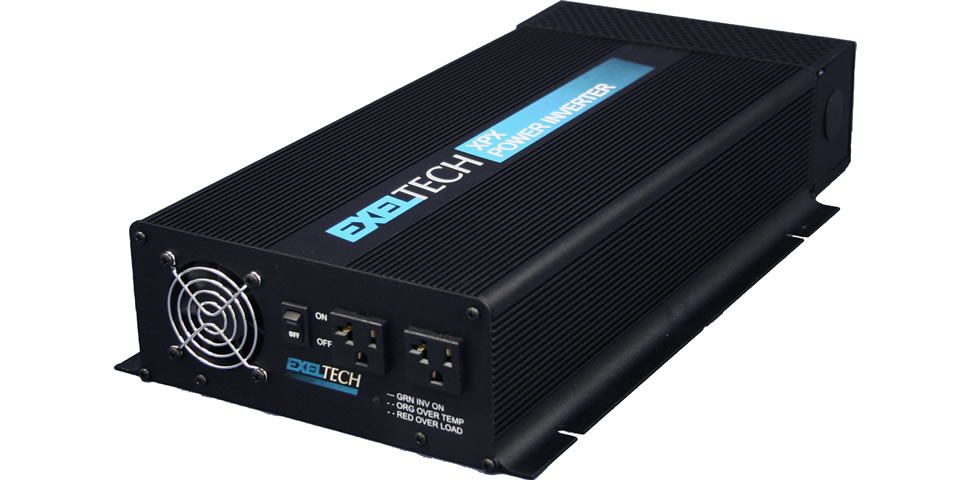

XP2000

拡大写真

高品位の正弦波出力

出力波形は商用電源と同じ正弦波で、歪率1.5～2%以下の正弦波を実現し、出力電圧も安定化されているため、交流精密電源として使用できます。

高堅牢性・高耐久性

非常に堅牢に設計されており、部品は全て表面実装で振動と衝撃にも強く、MTBF21.5年の高信頼性です。ミリタリー規格アプリケーションにも実績あります。

広い入力電圧範囲

入力電圧範囲を広く設定しており、鉛バッテリーに限らず、入力電源の選択肢が広がりました。

リモート制御機能内蔵

専用のリモートコントローラがなくてもリモート制御ができます。本体のリモートコントロール端子を利用して、電源のON/OFFができます。※XP125は除く

豊富な保護回路

入力低電圧、入力過電圧、出力短絡、過負荷、過温度など、豊富な保護回路が働き、負荷の故障を未然に防ぎます。

特注製作可能

公称入力電圧が48V/66V/108Vタイプ及び出力周波数400Hz、出力電圧230Vタイプの特注製作ができます。

型式 XP2000J-12
XP2000K-12		 XP2000J-24
XP2000K-24		 XP2000J-48
XP2000K-48		 XP2000J-66
XP2000K-66		 XP2000J-108
XP2000K-108
定格出力電力 1700W
サージ電力 3400W
公称入力電圧 12Vdc 24Vdc 48Vdc 66Vdc 108Vdc
公称出力電圧※1 100Vac±2%
周波数 J=50Hz±0.1%、K=60Hz±0.1%
出力波形 正弦波(歪率1.5%標準、最大2%)
標準効率(定格負荷) >80% >88% >88% >88% >88%
最大効率(1/3負荷) >83% >90% >90% >90% >90%
無負荷電力 12W以下
入力電圧範囲※2 10.9～15Vdc 20.4～30Vdc 40.8～60Vdc 56.1～82.5Vdc 91.8～135Vdc
入力低電圧警告※2 11.3Vdc 20.8Vdc 41.6Vdc 57.2Vdc 93.6Vdc
保護回路 入力低電圧、入力過電圧、出力過負荷、出力短絡、過温度
動作温度範囲 -25～＋30℃(定格負荷)、30℃以上10℃上がるごとに出力は20%低減する。
湿度 5～95%RH(結露無きこと)
冷却 熱起動ファン
寸法(L×W×H) 449×239×86mm
重量 6.8kg
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 出力電圧120Vac±2%、230Vac±2%も特注可能です。詳しくは、弊社までお問い合わせください。
※2 電圧精度±3%

Q.本体からアラーム音が聞こえますが、どうしてですか。

入力電圧が低下すると低電圧警報が鳴ります。各モデルの低電圧警告しきい値について、仕様表をご参照ください。バッテリー電圧が低いため充電が必要です。改善すると自動的に復帰します。

Q.XPシリーズのインバータを使用してノイズはでませんか。

正弦波出力のため、ノイズは限りなく最小です。ただし、入力側からノイズを拾う可能性はあります。インバータ本体とバッテリー間のケーブルの長さを短く、太くする事とインバータ本体と負荷間の距離をなるべく離して使用してください。

Q.各保護回路が働き改善したときは自動復帰しますか。

入力低電圧保護回路は、入力電圧が95％まで回復すると自動復帰します。入力高電圧保護回路は、入力電圧範囲内まで下がると自動復帰します。過温度保護回路は、高温化で連続運転した場合、周囲温度に応じて出力を減少し保護回路が働きます。改善されると自動復帰します。逆接続保護回路は、本体内部ヒューズが働きます。逆接続をした場合は当社にお問い合わせください。

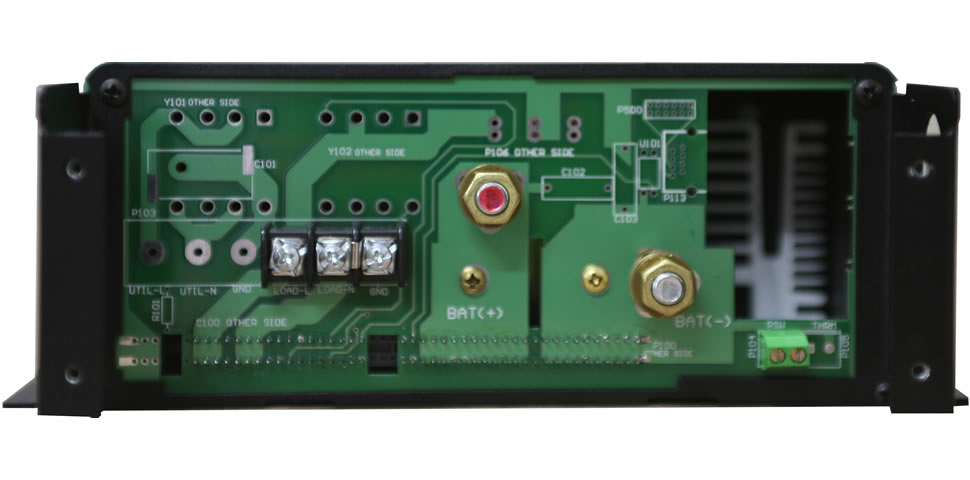

Q.DC側の形状を教えてください。

ねじで留められるバッテリー端子が付いています。XP600以上は矢形・丸型圧着端子をねじ止めする形状です。

Q.出力周波数は切替可能ですか。

できません。型式によって、出力周波数が異なるため、あらかじめ出力周波数をご指定ください。

Q.出力が並列できますか。

XPシリーズは並列運転できません。SDシリーズをご検討ください。

Q.車のシガーソケットに接続して利用可能ですか。

できません。車でご使用の場合、バッテリーに直接配線してください。一般的に車のシガーソケットに、10A〜15Aヒューズが入っているため、150W以上のインバータを接続すると、ヒューズが切れてしまいます。

特注仕様

以下の入力電圧と出力電圧で組み合わせて、特別注文として製造することができます。詳細につきましては、弊社までお問い合わせください。

公称入力電圧 12Vdc 24Vdc 48Vdc 66Vdc 108Vdc
入力電圧範囲 10.9～15Vdc 20.4～30Vdc 40.8～60Vdc 56.1～82.5Vdc 91.8～135Vdc



公称出力電圧 100Vac 120Vac 230Vac
出力電圧範囲 100Vac±2% 120Vac±2% 230Vac±2%
