GR300
;)
;)
;)
;)
;)
;)
;)
最大6台、1.8kVAまでのファンレス並列出力
ファンレスのまま、最大6台まで並列接続が可能で、出力容量1.8kVAに拡張することができます。
独自の同期技術によりAC出力配線のみで並列運転を実現
弊社独自の同期制御技術(特許登録済)により、AC出力配線のみでの並列運転を実現しました。従来製品のような専用の並列制御基板や同期信号の設定が不要になり、設置と操作がよりシンプルになりました。
N+1冗長性
N+1冗長性を備えるため、システム設置後でも簡単に容量を拡張することができます。1台の故障によるシステム停止を防ぐこともできるため、システムの安定性と信頼性向上に寄与します。
小型・ファンレス
弊社研究開発スタッフが、回路、構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。ファンレスのため、動作音がほぼありません。静粛な環境を求めるシステムにも適しています。

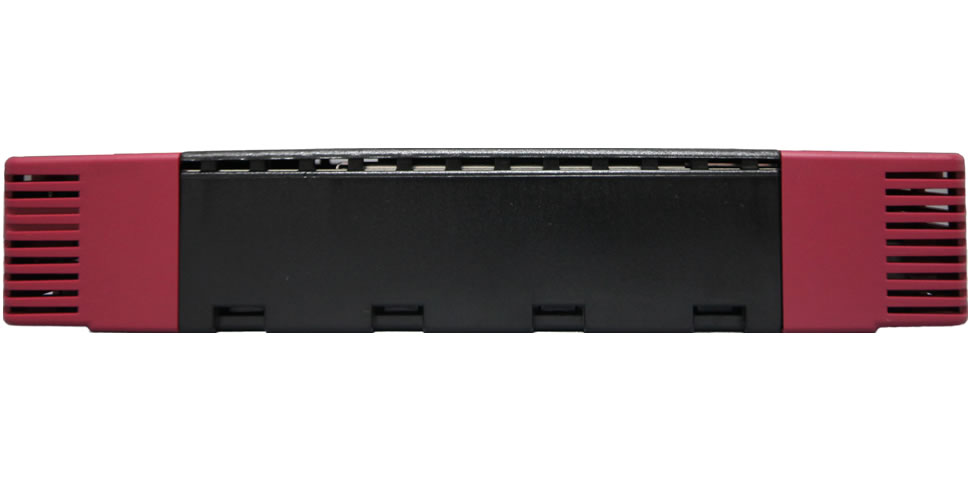

軽量・薄型
定格出力300Wクラスのインバータで、DIASINE®は世界最小の重量0.9kg、体積1.5Lを実現し、高さ44mm(1U)の薄型設計です。
本体を破損させない逆極性接続保護
弊社独自の入力逆接続極性保護回路は、バッテリーを逆接続すると警告LEDが点灯し、本体を破損させません。
広い入力電圧範囲
同出力クラスでは、最大の入力電圧範囲を有するため、電圧変化の大きいバッテリーも利用可能です。
広い動作温度範囲
動作温度範囲は-20～60℃※の広い範囲です。
※自動的に出力が停止するわけではありません。30℃を超える環境下では、各モデルのディレーティングカーブにそって負荷を使用してください。
安心の国内設計
本製品は、ソフトウェア及びハードウェアの設計全てを、弊社研究開発スタッフが日本国内で行っています。

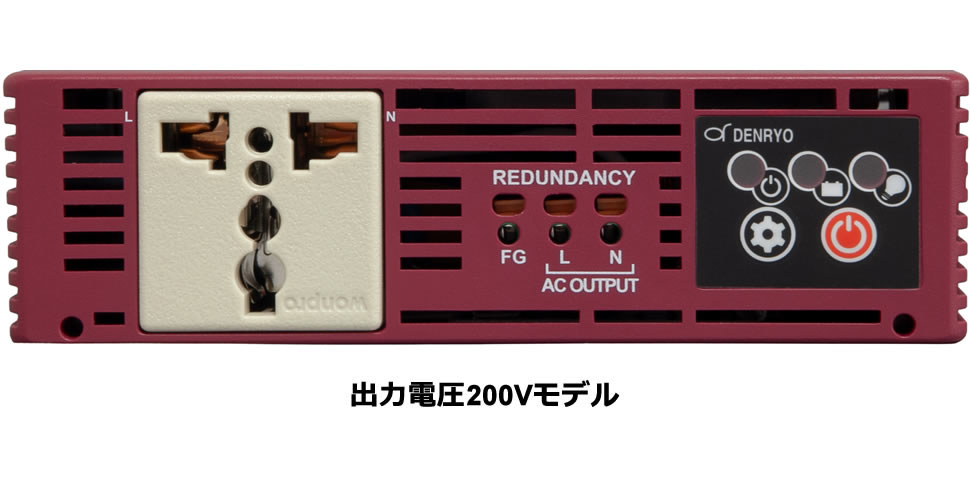

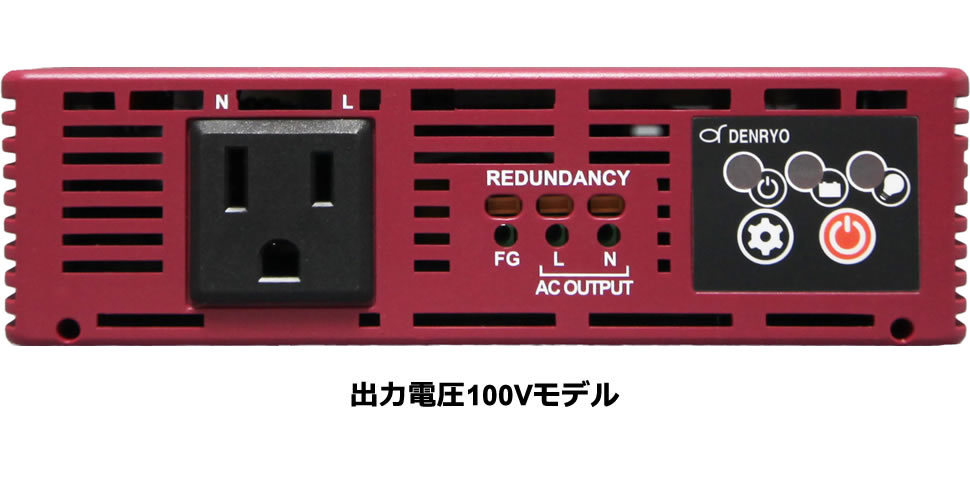

出力電圧・周波数を設定可能
出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧、周波数が異なる地域、電化製品でもご利用いただけます。
わかりやすいLED表示
3つのLED6色で設定と動作状態、エラー内容を表示します。運転状況が一目瞭然です。
豊富な保護回路
入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度

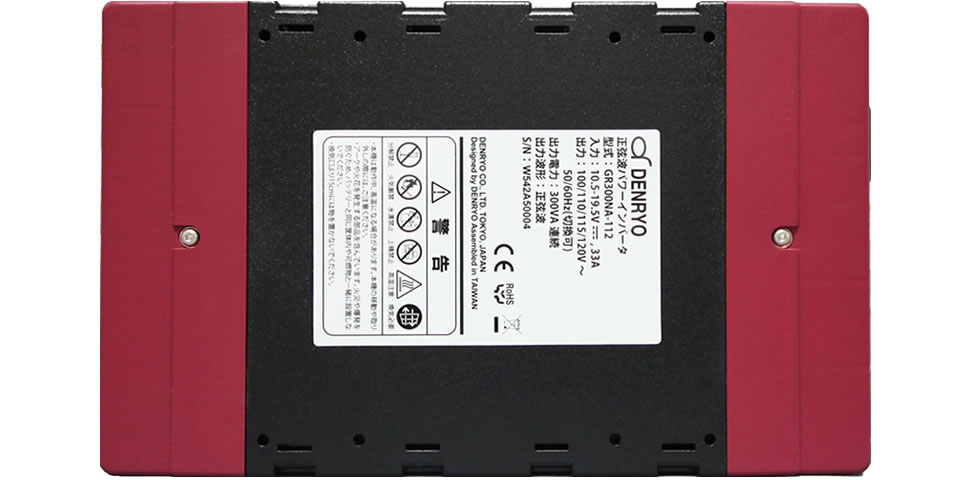

| 型式 | GR300NA-112 | GR300NA-124 | GR300NA-148 |
|---|---|---|---|
| 定格出力電力 | 300VA | ||
| 最大出力電力(3分) | 360VA | ||
| サージ電力(3秒) | 420VA | ||
| 定格入力電圧 | 12Vdc | 24Vdc | 48Vdc |
| 出力電圧(切換可) | 100(初期値)/110/115/120Vac | ||
| 周波数(切換可) | 50±0.5Hz(初期値)50/60Hz | ||
| 出力波形 | 正弦波(歪率3%未満) | ||
| 効率(定格負荷) | 88% | 89% | |
| AC出力中無負荷時電流※1 | 0.6A | 0.2A | 0.1A |
| 出力待機中電流※1 | 0.3A | 0.1A | <0.1A |
| スタンバイ消費電流※1 | 8mA | 7mA | 4mA |
| スリープ消費電流※1 | 1mA | 3mA | 2mA |
| 入力電圧範囲※2 | 10.5～19.5Vdc | 21～39Vdc | 42～78Vdc |
| 保護回路 | 入力低電圧、入力過電圧、入力逆極性接続、出力過負荷、出力短絡、出力電圧異常、過温度 | ||
| 安全規格 | EN62368-1 | ||
| EMC規格 | イミュニティ EN55024、エミッション EN55032 | ||
| 耐圧 | バッテリー入力 – AC出力：3.0kVac AC出力 – シャーシグラウンド：1.5kVac バッテリー入力 – シャーシグラウンド：1.5kVac |
||
| 絶縁抵抗 | >1000MΩ/500Vdc/25℃/70%RH | ||
| 耐振 | 10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向 | ||
| 動作温度範囲※3 | -20～+30℃(定格負荷)、+60℃(60%負荷) | -20～+45℃（定格負荷）、+60℃（80%負荷） | |
| 動作湿度範囲 | 20～90%RH(結露なきこと) | ||
| 保存温度/湿度範囲 | -30～+70℃/10～95%RH(結露無きこと) | ||
| 冷却 | 自然対流 | ||
| オプション | 通信ケーブルCC-1、DC入力基板BR-1、BR-2 | ||
| 出力端子 |  |
||
| 寸法(L×W×H) | 234.0×146.5×44.0mm | ||
| 重量 | 0.9kg | ||
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、定格入力電圧値、負荷300VA(力率=1.0)、外気25℃、工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V、124：±1V、148：±2V
※3 特性図をご参照ください。
ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。ご使用のシステム、環境により、ディレーティングカーブの範囲内でも過負荷保護、および過温度保護 が働く場合がありますので、余裕を持ったシステム設計を行ってください。
GR300NA-112
GR300NA-124/148
並列使用時の配線方法
並列使用時の設定方法
単体使用時の配線方法(GDシリーズと共通)
Q.リモートコネクタの配線方法を教えてください。
下記のリンクから詳細をご覧になれます。ご確認ください。
DIASINE®のリモートコネクタについて
Q.リモートコネクタのENBとGND間に設置するスイッチの仕様は、最大電流何Aまで許容できるものを推奨しますか。
リモートコネクタは信号の受け渡しなので、1Aにも満たないかなり小さな電流です。定格1Aのスイッチをご利用いただけます。
Q.取り付け方を教えてください。
下記のリンクから詳細をご覧になれます。ご確認ください。
DIASINE®の取付方法例について
Q.車のシガーソケットに接続して利用可能ですか。
一般的に車のシガーソケットに、10A～15Aヒューズが入っているため、150W以上のインバータを接続すると、ヒューズが切れてしまいます。GR300を車でご使用の場合、バッテリーに直接配線してください。
Q.オプション端子の使い方を教えてください。
オプション端子は、まだリリース前の機能でございます。
Q.出力側に何も接続していないが、LEDが過負荷エラーを表示しています。出力しません。
何等かの原因で内部部品が短絡状態になったと考えられます。一度弊社にて検査する必要がありますので、ご購入先の販売店様にご連絡ください。または、「修理について」ページをご確認ください。
