DC-AC正弦波インバータ

GR300/ GD300/ GD150

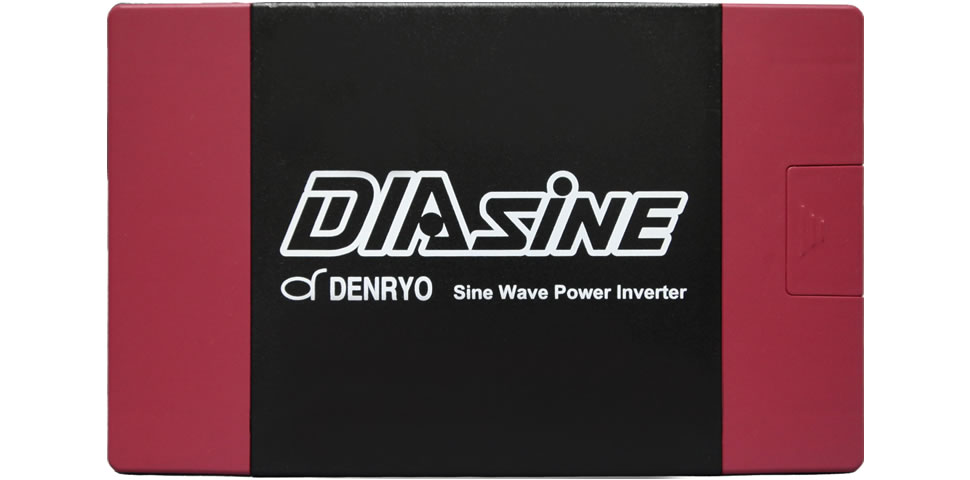

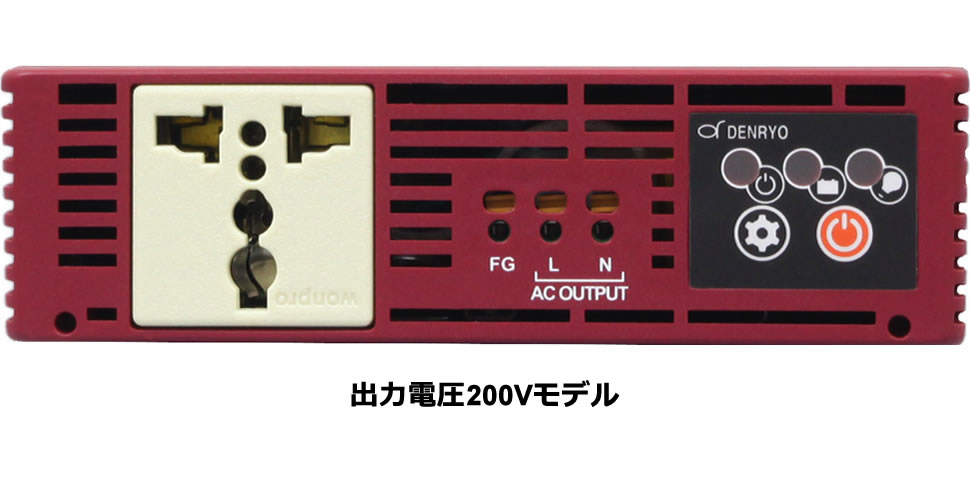

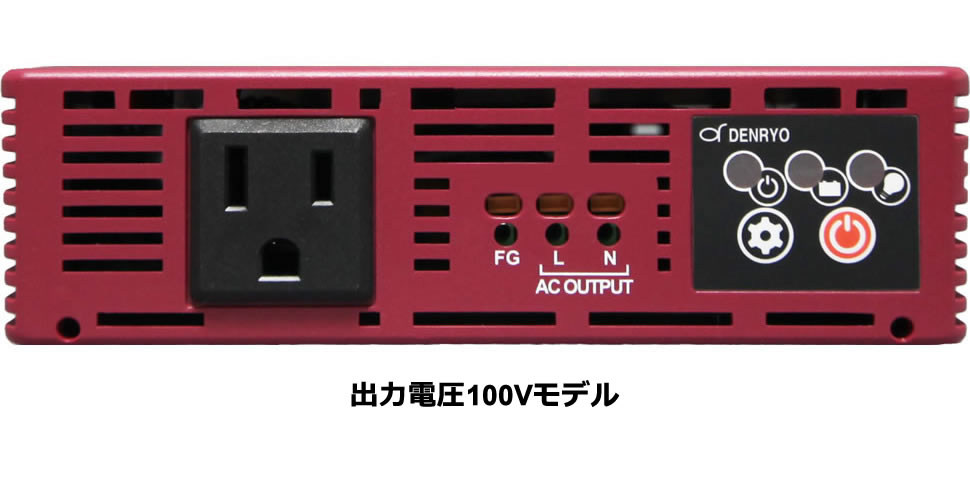

GD300

拡大写真


小型・ファンレス

弊社研究開発スタッフが、回路、構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。

自己消費電流を抑える動作モード　新機能

「低消費動作モード」、「スリープモード」を搭載しました。自己消費電流を最大50% 削減します。
※24V, 48Vモデルのみです。

軽量・薄型

定格出力 300W クラスのインバータで、DIASINE® は世界最小の重量 1.0kg、体積 1.5L を実現し、高さ 44mm (1U) の薄型設計です。

本体を破損させない逆極性接続保護

弊社独自の入力逆接続極性保護回路は、バッテリーを逆接続すると警告LED が点灯し、本体を破損させません。

広い入力電圧範囲

本製品の入力電圧範囲は、放電可能電圧の広い電池が利用できます。

広い動作温度範囲

動作温度範囲は-20～60℃の広い範囲です。
※自動的に出力が停止するわけではありません。40℃を超える環境下では、各モデルのディレーティングカーブにそって負荷を使用してください。

安心の国内設計

本製品は、ソフトウェア及びハードウェアの設計全てを、弊社研究開発スタッフが日本国内で行っています。

出力電圧・周波数を設定可能

出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧、周波数が異なる地域、電化製品でもご利用いただけます。

リモートコネクタ搭載

遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため、システムへの組み込みに適しています。

わかりやすいLED表示

３つのLED６色で設定と動作状態、エラー内容を表示します。運転状況が一目瞭然です。

豊富な保護回路

入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度


オプション

通信ケーブル:CC-1
CC-1
通信ケーブル
型式
GD300NA-112
GD300NA-124
GD300NA-148
定格電力
300VA
最大出力電力(3分)
360VA
サージ電力(3秒)
420VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧（切換可）
100（初期値）／110／115／120Vac
周波数（切換可）
50±0.1Hz（初期値）50／60Hz
出力波形
正弦波(歪率3%未満)
効率(定格負荷)
89%
90%
90%
無負荷時電流※1
（低消費動作モード）
0.6A
0.2A
0.1A
無負荷時電流※1
（標準動作モード）
0.7A
0.3A
0.2A
スタンバイ消費電流※1
7mA
7mA
4mA
スリープ消費電流※1
1mA
3mA
2mA
入力電圧範囲※2
10.5～19.5Vdc
21～39Vdc
42～78Vdc
保護回路
入力低電圧、入力過電圧、入力逆極性接続
出力過負荷、出力短絡、出力電圧異常、過温度
安全規格
EN62368-1
EMC規格
イミュニティ EN55024
エミッション EN55032
耐圧
バッテリー入力 – AC出力：3.0kVac
AC出力 – シャーシグラウンド：1.5kVac
バッテリー入力 – シャーシグラウンド：1.5kVac
絶縁抵抗
>1000MΩ/500Vdc/25℃/70% RH
耐振
10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向
動作温度範囲※3
-20～+40℃（定格負荷）、+60℃（70％負荷）
動作湿度範囲
20～90%RH 結露なきこと
保存温度、湿度範囲
-30～+70℃、10～95％RH(結露無きこと)
出力端子
冷却
自然対流
オプション
寸法(L×W×H)
234.0×146.5×44.0mm
重量
0.9kg
標準価格(税込)
47,300円
◆上記仕様は、シリアル番号先頭3桁の英数字がW54以降の製品に適用されます。W49からW53までの製品は、取扱説明書Ver1.09J記載の仕様となります。
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧112：12Vdc、124：24Vdc、148：48Vdc、負荷300VA(力率=1.0)、外気25℃、工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 112：±0.5V、124：±1V、148：±2V
※3 出力特性をご参照ください。

型式
GD300NU-212
GD300NU-224
GD300NU-248
定格電力
300VA
最大出力電力(3分)
360VA
サージ電力(3秒)
420VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧（切換可）
230（初期値）／200／220／240Vac
周波数（切換可）
50±0.1Hz（初期値）50／60Hz
出力波形
正弦波(歪率3%未満)
効率(定格負荷)
90%
無負荷時電流※1
（低消費動作モード）
0.7A
0.4A
0.2A
無負荷時電流※1
（標準動作モード）
0.8A
0.5A
0.3A
スタンバイ消費電流※1
7mA
7mA
4mA
スリープ消費電流※1
2mA
4mA
3mA
入力電圧範囲※2
10.5～17Vdc
21～34Vdc
42～68Vdc
保護回路
入力低電圧、入力過電圧、入力逆極性接続
出力過負荷、出力短絡、出力電圧異常、過温度
安全規格
EN62368-1
EMC規格
イミュニティ EN55024
エミッション EN55032
耐圧
バッテリー入力 – AC出力：3.0kVac
AC出力 – シャーシグラウンド：1.5kVac
バッテリー入力 – シャーシグラウンド：1.5kVac
絶縁抵抗
>1000MΩ/500Vdc/25℃/70% RH
耐振
10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向
動作温度範囲
-20～+40℃（定格負荷）、+60℃（70％負荷）
動作湿度範囲
20～90%RH 結露なきこと
保存温度、湿度範囲
-30～+70℃、10～95％RH(結露無きこと)
出力端子
冷却
自然対流
オプション
寸法(L×W×H)
234.0×146.5×44.0mm
重量
1.0kg
標準価格(税込)
51,700円
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、入力電圧212：12Vdc、224：24Vdc、248：48Vdc、負荷300VA(力率=1.0)、
外気25℃、工場初期設定値にて測定
※1 平均値です。
※2 電圧値の誤差範囲 212：±0.5V、224：±1V、248：±2V

■GD300NA-112
ディレーティングカーブ

■GD300NA-124/148
ディレーティングカーブ

◆ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。
◆上記は、シリアル番号先頭3桁の英数字がW54以降の製品に適用されます。W49からW53までの製品は、取扱説明書Ver1.09J記載の仕様となります。
