GR300P3
;)
;)
;)
;)
;)
;)
Hohe Ausgangsleistung bis zu 900 VA mit lüfterlosem Design

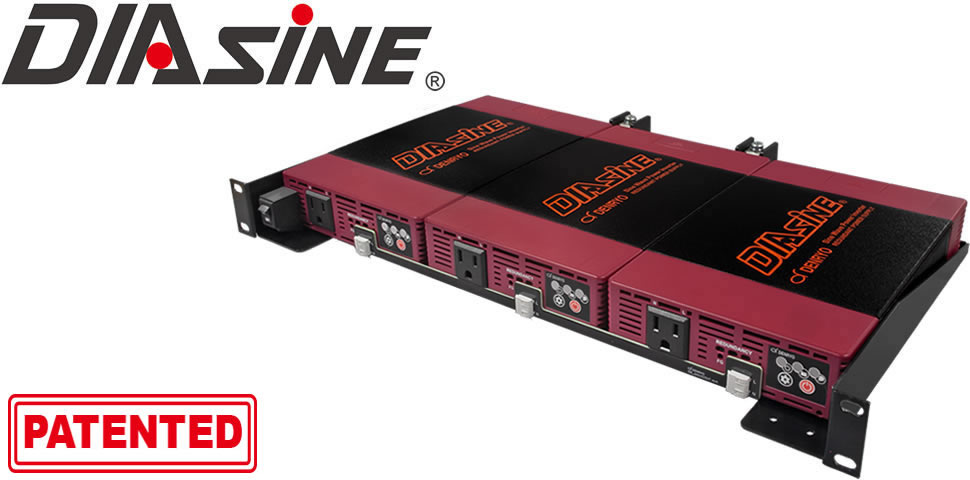

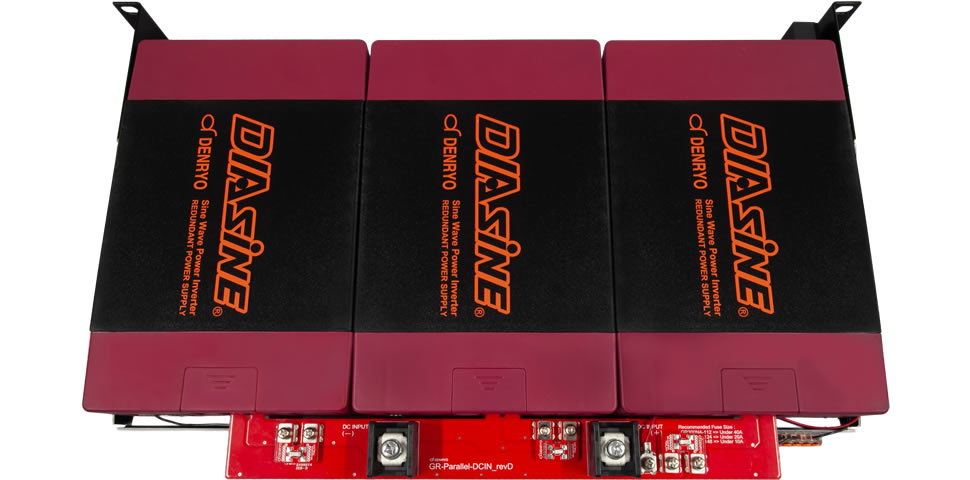

Der GR300P3 ist eine dreifach-parallele Einheit, die aus drei parallel geschalteten Wechselrichtern der GR300‑Serie besteht und eine Ausgangsleistung von bis zu 900 VA erreicht – bei vollständig lüfterlosem Design. Durch den Verzicht auf bewegliche Teile erzeugt die lüfterlose Architektur praktisch keine Betriebsgeräusche und eignet sich ideal für Systemumgebungen, in denen ein geräuscharmer Betrieb entscheidend ist.
Vorkonfigurierte Synchronisation und Parallelverdrahtung
Alle Ein-/Ausgangs‑Parallelverdrahtungen sowie die Synchronisationseinstellungen werden bereits vor dem Versand vollständig konfiguriert. Eine komplizierte Ersteinrichtung ist nicht erforderlich, sodass das System unmittelbar nach der Installation betriebsbereit ist. Darüber hinaus reduziert das vorkonfigurierte Design das Risiko von Ausfällen durch Verdrahtungs- oder Konfigurationsfehler und verbessert sowohl die Systemzuverlässigkeit als auch die Installationsfreundlichkeit.
N+1‑Redundanz
Das System unterstützt N+1‑Redundanz und verhindert so einen vollständigen Systemausfall, selbst wenn eine der Wechselrichtereinheiten ausfällt. Dies erhöht die Gesamtstabilität und Zuverlässigkeit des Systems bei kritischen Stromversorgungsanwendungen.
19‑Zoll‑Rackmount‑Design

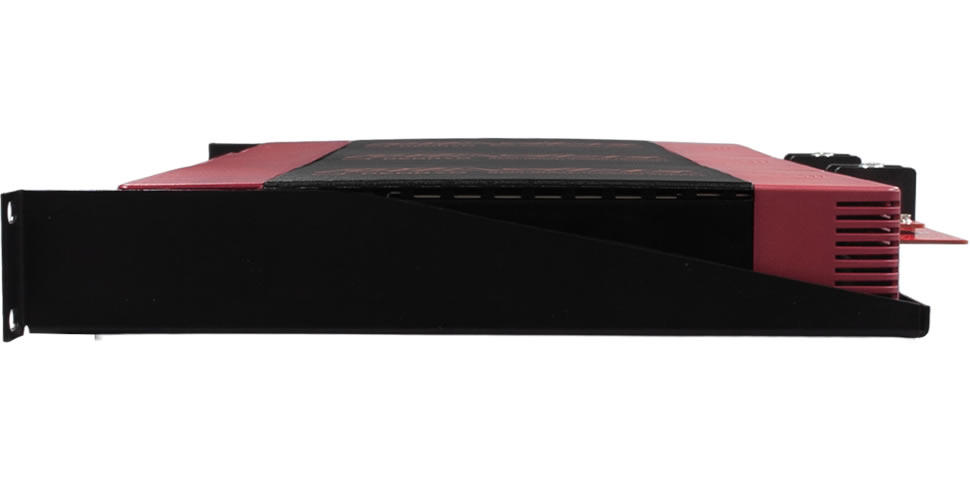

Mit einer kompakten Bauhöhe von 1U kann die Einheit direkt in ein standardmäßiges 19‑Zoll‑Rack installiert werden. Das platzsparende Design ermöglicht eine saubere Integration in Systemracks und trägt zur Optimierung des Installationsraums bei.
Integrierter Wippschalter für zentrale Steuerung

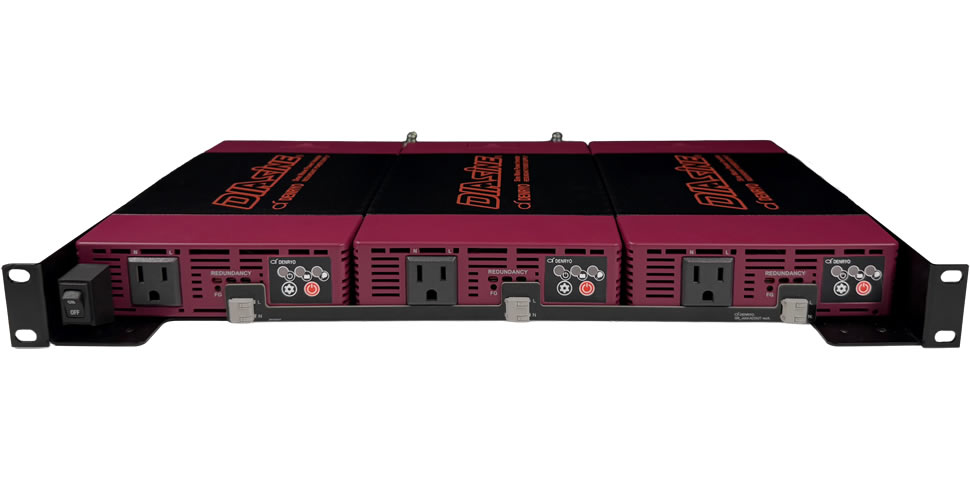

Die Einheit besteht aus drei für den Parallelbetrieb konfigurierten Wechselrichtern und verfügt über einen integrierten Wippschalter, mit dem alle Geräte gleichzeitig ein‑ bzw. ausgeschaltet werden können. Da kein individueller Betrieb erforderlich ist, wird die Handhabung und Bedienung im Feld erheblich vereinfacht.
Austauschbare Sicherungsplatine auf der Eingangsseite

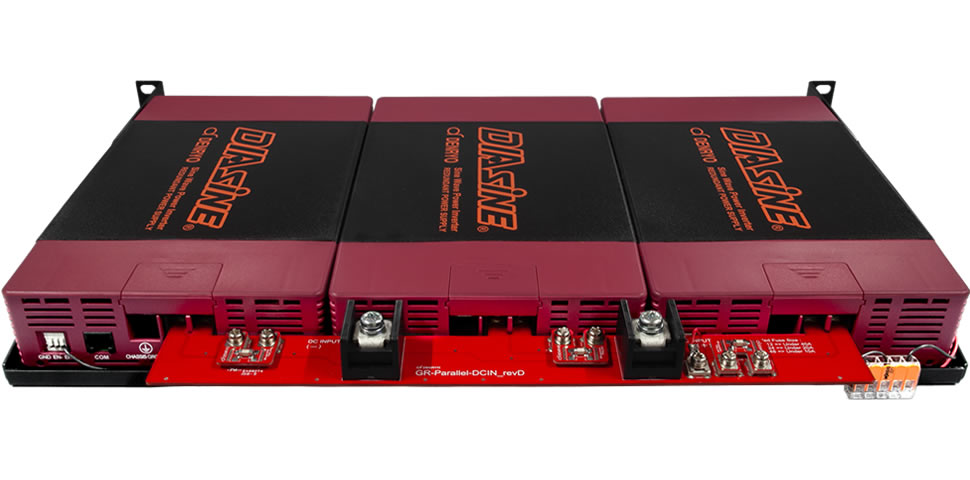

Die Einheit ist mit einer integrierten Sicherungsplatine ausgestattet, sodass keine zusätzlichen externen Sicherungen erforderlich sind. Im Falle einer ausgelösten Sicherung kann diese vom Benutzer vor Ort einfach ausgetauscht werden, was die Wartungsfreundlichkeit verbessert und die Systemausfallzeit minimiert.
| Modell | GR300P3NA-112 | GR300P3NA-124 | GR300P3NA-148 | GR300P3NU-212 | GR300P3NU-224 | GR300P3NU-248 |
|---|---|---|---|---|---|---|
| Nennausgangs-leistung | 900 VA | |||||
| Nenneingangs-spannung | 12Vdc | 24Vdc | 48Vdc | 12Vdc | 24Vdc | 48Vdc |
| Wechselspannung (einstellbar)*1 | 100/110/115/120Vac | 200/220/230/240Vac | ||||
| Frequenz (einstellbar)*1 | 50/60Hz ± 0.5Hz | |||||
| Wellenform | Sinuswelle (<3 % THD) | |||||
| Effizienz der Nennlast | 88% | 89% | 89% | 90% | ||
| Leerlaufstrom*2 (AC-Ausgang aktiviert) | 1.8A | 0.6A | 0.3A | 1.8A | 0.9A | 0.3A |
| Leerlaufstrom*2 (AC-Ausgang deaktiviert) | 0.9A | 0.3A | <0.3A | 0.9A | 0.3A | <0.3A |
| Standby-Verbrauch*2 | 24mA | 21mA | 12mA | 24mA | 21mA | 12mA |
| E‑Spannungs‑Ber. *3 |
10.5–19.5Vdc | 21–39Vdc | 42–78Vdc | 10.5–18.5Vdc | 21–37Vdc | 42–74Vdc |
| Schaltungsschutz |
Unterspannung Eingang, Überspannung Eingang, Verpolung Eingang,
Überlast, Ausgangskurzschluss, Ausgangsspannungsfehler, Übertemperatur (Erkennung durch interne Temperatursensoren) |
|||||
| Sicherungsplat. -Mod. |
BR-4A | BR-4B | BR-4C | BR-4A | BR-4B | BR-4C |
| Betriebstemp | Abhängig von der Installationsumgebung. Bitte kontaktieren Sie uns für Details. | |||||
| Feuchtigkeit | 20–90 %RH nicht kondensierend | |||||
| Lagertemp / Feuchtigkeit | -30 bis +70 °C, 10–95 %RH nicht kondensierend | |||||
| Kühlung | Natürliche Konvektion | |||||
| Steckdosentyp |  |
 |
||||
| Optionales Zubehör | Kommunikationskabel CC-2 | |||||
| Abmessungen (L×B×H) |
483.0×297.0×45.0mm, ohne hervorstehende Bodenschrauben | |||||
| Gewicht | 5.1kg | 5.4kg | ||||
◆Spezifikationen und Aussehen können ohne vorherige Ankündigung geändert werden.
◆Sofern nicht anders angegeben, werden alle Parameter unter folgenden Bedingungen gemessen: Nenn-Eingangsspannung, 300 VA Last (Leistungsfaktor = 1,0), Umgebungstemperatur 25 °C, 100 Vac, 50 Hz und Betrieb mit drei parallel geschalteten Einheiten.
*1 Bitte geben Sie die gewünschten Anfangseinstellungen bei der Bestellung an.
*2 Durchschnittswert.
*3 Die Spannungstoleranz beträgt ±0,5 V für 12-V-Modelle, ±1 V für 24-V-Modelle und ±2 V für 48-V-Modelle.
