DC-AC正弦波インバータSPシリーズ

SP-4000/ SP-3000/ SP-2000/ SP-1500/ SP-1000/ SP-700

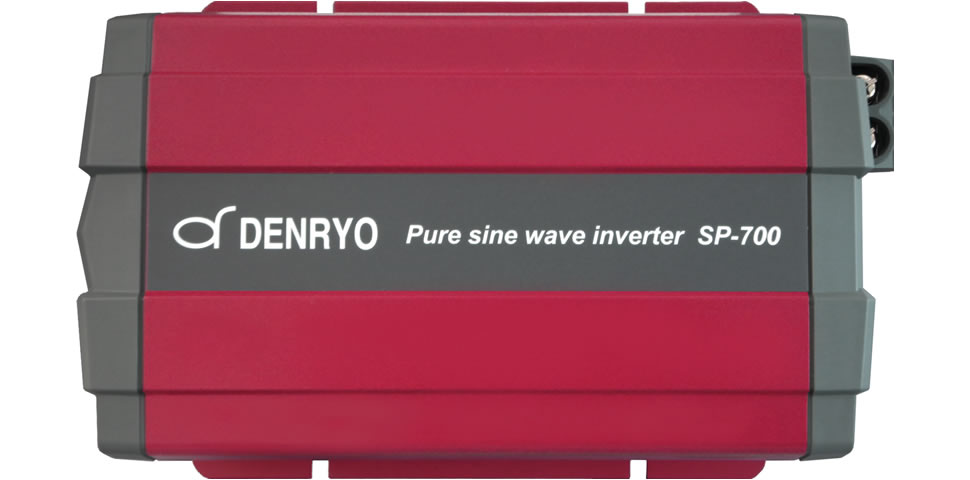

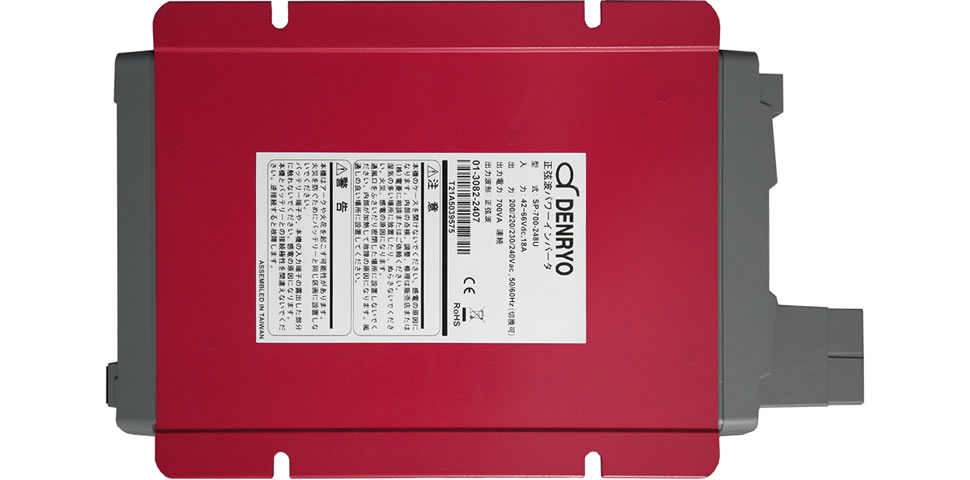

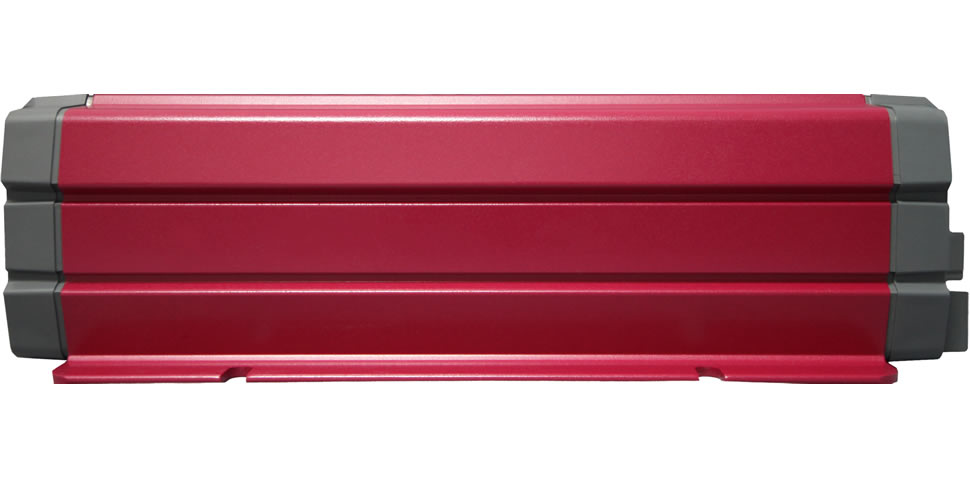

SP-700



  • 高いサージ電力
  • 正弦波出力
  • 交流出力GFCIコンセント(100Vモデルのみ)
  • 出力電圧・出力周波数DIPスイッチ切換可
  • 広い動作温度範囲
  • 温度負荷連動ファン
  • パワーセーブモード機能で低負荷時の節電可能
  • 入力過電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
  • 無電圧接点端子
  • リモートコントロール端子搭載
SP-700付属品
  1. 丸型端子2個
  2. 取扱説明書
型式
SP-700-112
SP-700-124
SP-700-148
連続出力※1
700VA±3%
最大出力(1分間)
>700~810VA(100~115%)
サージ電力(1秒間)
<1230VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧(切換可)
100(初期値)/110/115/120Vac±5%
周波数(切換可)
50/60(初期値)Hz±0.5%
出力波形※2
正弦波(歪率5%以下)
最大効率
91%
93%
93%
無負荷電流※3
≦1.5A
≦0.8A
≦0.5A
待機電流※3
(パワーセーブモードON)
<0.1A
<0.06A
<0.05A
入力電圧範囲※4
10.5~16.5Vdc
21~33Vdc
42~66Vdc
保護回路
入力過/低電圧、過/低温度、過負荷、
回路短絡、逆接続(ヒューズ)
安全規格
UL458
---
EMC規格
FCC Class B
動作温度範囲※1
-20~40℃(定格負荷)、~60℃(40%負荷)
保存温度、湿度範囲
-30℃~70℃、10~95%RH(結露無きこと)
冷却
温度負荷連動ファン
寸法(WxHxD)
200×83×330mm
重量
2.6kg
標準価格(税抜)
78,000円
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 出力特性をご参照ください。

※2 測定条件:入力電圧=12.5V/25V/50V、出力電圧=100/110/115/120Vac 80%負荷(力率=1.0)。200Vモデルの場合、出力電圧を2倍にしてください。

※3 定格入力電圧値にて測定。

※4 動作可能入力電圧上限は12Vモデルの場合16V、24Vモデルの場合32V、48Vモデルの場合64Vとなります。詳しくは、出力特性をご参照ください。




型式
SP-700-212
SP-700-224
SP-700-248
連続出力※1
700VA±3%
最大出力(1分間)
>700~810VA(100~115%)
サージ電力(1秒間)
<1230VA
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧(切換可)
200(初期値)/220/230/240Vac±3%
周波数(切換可)
50(初期値)/60Hz±0.5%
出力波形※2
正弦波(歪率3%以下)
最大効率
91%
93%
94%
無負荷電流※3
≦1.5A
≦0.8A
≦0.5A
待機電流※3
(パワーセーブモードON)
<0.1A
<0.06A
<0.05A
入力電圧範囲※4
10.5~16.5Vdc
21~33Vdc
42~66Vdc
保護回路
入力過/低電圧、過/低温度、過負荷、
回路短絡、逆接続(ヒューズ)
安全規格
EN 60950-1
EMC規格
EN 55022 class B; EN 55024; EN 61000-3-2, -3-3;
EN 61000-4-2, 3, 4, 5, 6, 8, 11
動作温度範囲※1
-20~40℃(定格負荷)、~60℃(40%負荷)
保存温度、湿度範囲
-30℃~70℃、10~95%RH(結露無きこと)
冷却
温度負荷連動ファン
寸法(WxHxD)
200×83×330mm
重量
2.6kg
標準価格(税抜)
78,000円
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 出力特性をご参照ください。

※2 測定条件:入力電圧=12.5V/25V/50V、出力電圧=100/110/115/120Vac 80%負荷(力率=1.0)。200Vモデルの場合、出力電圧を2倍にしてください。

※3 定格入力電圧値にて測定。

※4 動作可能入力電圧上限は12Vモデルの場合16V、24Vモデルの場合32V、48Vモデルの場合64Vとなります。詳しくは、出力特性をご参照ください。




    ■入力電圧に対する出力特性
    出力特性

    ■温度に対する出力特性
    出力特性

    ◆ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。


リモートコントローラ
リモートコントローラ
通信用ケーブル
ケーブル
CR-16A
リモートコントローラ
14,200円(税抜)
CR-8
リモートコントローラ
6,000円(税抜)
CC-1
通信ケーブル
4,420円(税抜)
ケーブル
SP700用
3,200円(税抜)
