SK3000

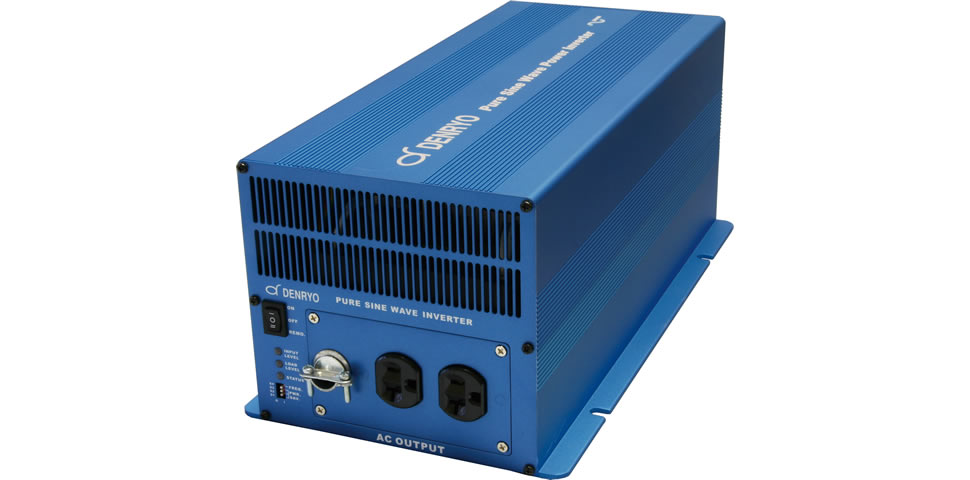

拡大写真

正弦波出力

出力波形は商用電源と同じ正弦波で、歪率3%以下の正弦波を実現し、あらゆる負荷に適用可能です。

高効率

最大効率は88~94%ですので、効率の良いシステムを設計することができます。

高サージ容量

余裕のある設計で、瞬時にサージ電力を定格出力電力の200%まで取り出せます。

周波数を設定可能

出力周波数をDIPスイッチで50/60Hzに切換え可能です。周波数が異なる地域、電化製品でもご利用いただけます。

リモート制御

オプションのリモートコントローラCR-6/CR-8を利用して、電源のON/OFFができます。

設定可能なパワーセーブモード

パワーセーブモードを設定すると、インバータの待機状態にかかる自己消費電力を抑えることができます。バッテリーの消費を低減させます。

豊富な保護回路

入力低電圧、入力過電圧、出力短絡、過負荷、過温度など、豊富な保護回路が働き、負荷の故障を未然に防ぎます。

ユニバーサルデザイン

出力電圧200Vacモデルの端子形状は、ユニバ―サル端子または端子台がついています。

型式 SK3000-112
生産販売終了※1
SK3000-124
生産販売終了※1
SK3000-148
生産販売終了※2
SK3000-212 SK3000-224
生産販売終了※1
SK3000-248
定格出力電力 3000VA
最大出力電力(3分) 3300VA
サージ電力 6000VA
定格入力電圧 12Vdc 24Vdc 48Vdc 12Vdc 24Vdc 48Vdc
出力電圧 100Vac±5% 200Vac±3%
周波数(切換可) 50/60Hz±0.5%
出力波形 正弦波(歪率3%以下)
最大効率※3 88% 91% 92% 90% 93% 94%
最大無負荷電流 3.0A 1.6A 0.8A 2.8A 1.5A 0.7A
最大待機電流
(パワーセーブモード)
0.55A 0.35A 0.19A 0.55A 0.35A 0.19A
入力電圧範囲 10.5~15Vdc 21~30Vdc 42~60Vdc 10.5~15Vdc 21~30Vdc 42~60Vdc
保護回路 入力低電圧、入力過電圧、入力逆極性接続(ヒューズ)、出力過負荷、出力短絡、過温度
EMC規格 - EN55022; EN55024
EN61000-3-2,-3-3
e-mark
e13 22845
動作温度範囲 0~40℃
保存温度 -30~+70℃
冷却 負荷連動ファン
出力端子
オプション リモートコントローラCR-8リモートコントローラCR-6(12V/24V用のみ)入力ケーブル(24V/48V用のみ)
寸法(L×W×H) 454×209×165mm
重量 9.8kg
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 後継機:SP-3000
※2 後継機:SP-3000-148G TS-3000-148G
※3 測定条件:入力電圧13.5Vdc、温度25℃

Q.SKシリーズは、出力周波数は切替可能ですか。

可能です。

Q.本体のファンが動きません。

負荷連動ファンは45℃でOFFになり、65℃でONになります。

Q.バッテリーに配線するケーブルとヒューズの推奨サイズを教えてください。

下記のリンクから詳細をご覧になれます。ご確認ください。
SKシリーズインバータケーブル、端子、ヒューズサイズ

Q.SKシリーズは、出力が並列できますか。

SKシリーズは並列運転できません。SDシリーズをご検討ください。

Q.車のシガーソケットに接続して利用可能ですか。

SK120ができます。SK120以上の機種を車でご使用の場合、バッテリーに直接配線してください。一般的に車のシガーソケットに、10A〜15Aヒューズが入っているため、150W以上のインバータを接続すると、ヒューズが切れてしまいます。

Q.パワーセーブモードは何ですか。

下記のリンクから詳細をご覧になれます。ご確認ください。
パワーセーブモード機能について

オプション

CR-8

CR-8

リモートコントローラ

CR-6

CR-6

リモートコントローラ
12/24V用のみ

ケーブル

ケーブル

鰐口付ケーブル
24/48V用のみ
