DC-AC正弦波インバータ

SK3000/ SK2000/ SK1500/ SK1000/ SK700/ SK350/ SK200/ SK120

SK120



  • 正弦波出力(歪率3%以下)
  • 入出力絶縁設計
  • 高効率89%~94%
  • 誘導電動機または容量性負荷を始動可能
  • LEDで入出力レベル表示
  • 対流冷却
  • 使い勝手の良いインターフェースを繋ぎ合わせる先進のマイクロプロセッサ搭載

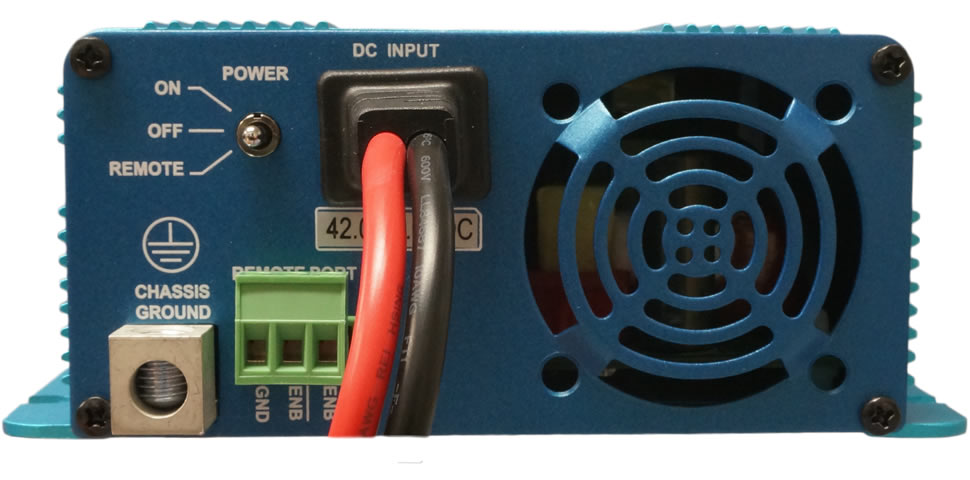

  • リモートポート搭載


オプション

鰐口クリップ
鰐口クリップ
赤・黒セット
440円(税込)
型式
SK120-112
SK120-124
SK120-148
連続出力
120W
最大出力(3分間)
132W
サージ電力
240W
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧
100Vac±5% ※2
周波数(SW切換)
50/60Hz±0.5%
出力波形
正弦波(歪率3%以下)
効率(全負荷) ※1
89%
91%
93%
入力電圧範囲
10.5~15Vdc
21~30Vdc
42~60Vdc
エラー表示
赤色 LED
保護回路
過負荷,回路短絡,逆接続(ヒューズ),
入力低電圧,入力高電圧,過温度
安全規格
UL458準拠
EMC規格
FCC Class A
動作温度範囲
0~40℃
保存温度範囲
-30~70℃
冷却
対流冷却
オプション
寸法
208×147×60(mm)
重量
1.5kg
標準価格(税込)
25,300円
生産販売終了
後継機:
GD150NA-124
生産販売終了
後継機:
GD150NA-148
※1 測定条件:DC入力13.5V, 温度25℃
※2 出力電圧110,115,120Vacもございます。詳しくは弊社販売課へお問い合わせください。
●RoHS指令対応

型式
SK120-212
SK120-224
SK120-248
連続出力
120W
最大出力(3分間)
132W
サージ電力
240W
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧
200Vac±3% ※2
周波数(SW切換)
50/60Hz±0.5%
出力波形
正弦波(歪率3%以下)
効率(全負荷) ※1
92%
93%
94%
入力電圧範囲
10.5~15Vdc
21~30Vdc
42~60Vdc
エラー表示
赤色 LED
保護回路
過負荷,回路短絡,逆接続(ヒューズ),
入力低電圧,入力高電圧,過温度
EMC規格
EN55022:1997
EN61000-3-2:1998
EN61000-3-3:1995
EN55024:2001
e-mark
e13 023495
動作温度範囲
0~40℃
保存温度範囲
-30~70℃
冷却
対流冷却
オプション
寸法
208×147×60(mm)
重量
1.5kg
標準価格(税込)
31,900円
受注生産品※2
生産販売終了
後継機:
GD150NU-224
31,900円
受注生産品※2
※1 測定条件:DC入力13.5V, 温度25℃
※2 出力電圧200,220,230,240Vacモデルは,受注生産品のため,最小発注単位及び納期について弊社販売課へお問い合わせください。
●RoHS指令対応

◆仕様及び外観は,改良のため予告無く変更することがあります。
