カスタマイズモデルインバータ

カスタマイズモデルインバータ:mx

主な特徴

  • 世界初モジュラー加算型インバータ

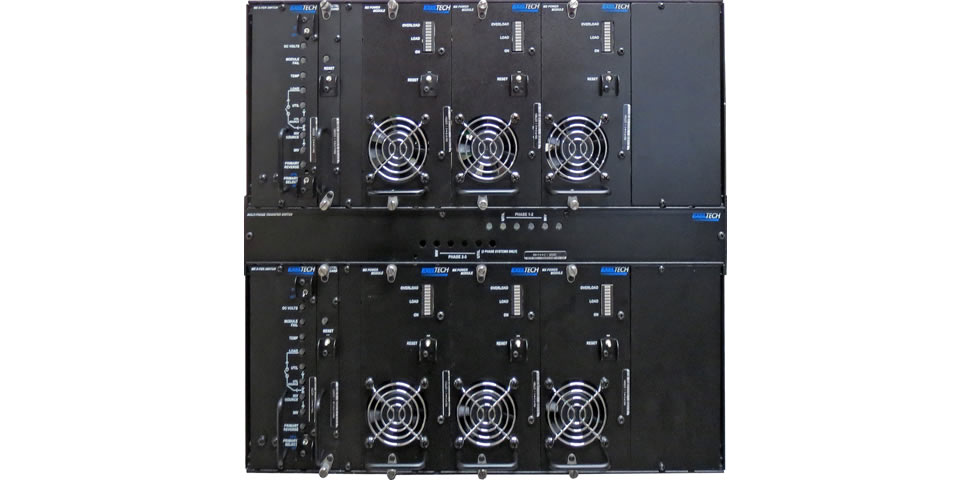

  • 三相交流を出力可能。最大60kWまで構成できます
  • 歪率2%以下の正弦波

システム構成

1)パワーモジュール
1kWの容量を持っています。ドライブ信号をマスターモジュール又はコントロールカードからもらいます。 このモジュールはシステム全体の根幹になるインバータです。
2)マスターモジュール
1kWの容量を持ち、単独で動作する機能を持っています。このモジュールはインチサイズのラックに収納でき、 必要数のパワーモジュールを動作する事が出来ます。 もしこのモジュールのみで、パワーモジュールを動作させた時には余裕機能が十分に働かない事があります。
3)コントロールカード
このカードは、パワーモジュールを20台運転できるあらゆるコントロール信号持っています。これ自身はAC出力機能を持っていません。 このカードを並列に使用する事により完全な余裕型インバータとしてシステム構成する事ができます。 全てのMXインバーターシステムには、マスターモジュール又は少なくともコントロールカードが必要です。
4)アラームカード
このカードは余裕機能の有無にかかわらず、入出力の異常を感知し、警報信号をLED及び接点信号で出力します。 余裕機能システムに入れる事によりコントロールカードの不良も検出する事ができます。
5)転換スイッチ
アラームカードと同じ機能があり、負荷に対する供給をインバータ又はユテリティ入力のどちらかをリレーにて切り替ます。 最大5KWまで制御できます。

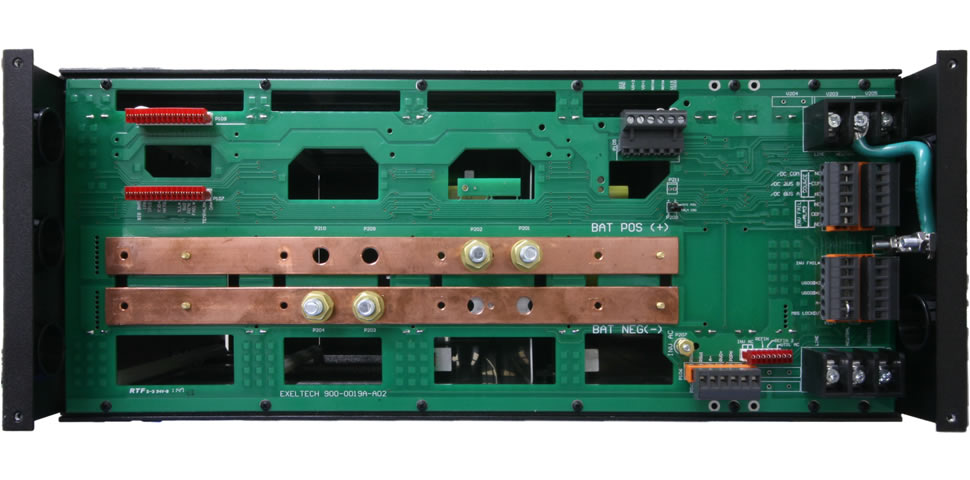

ラック

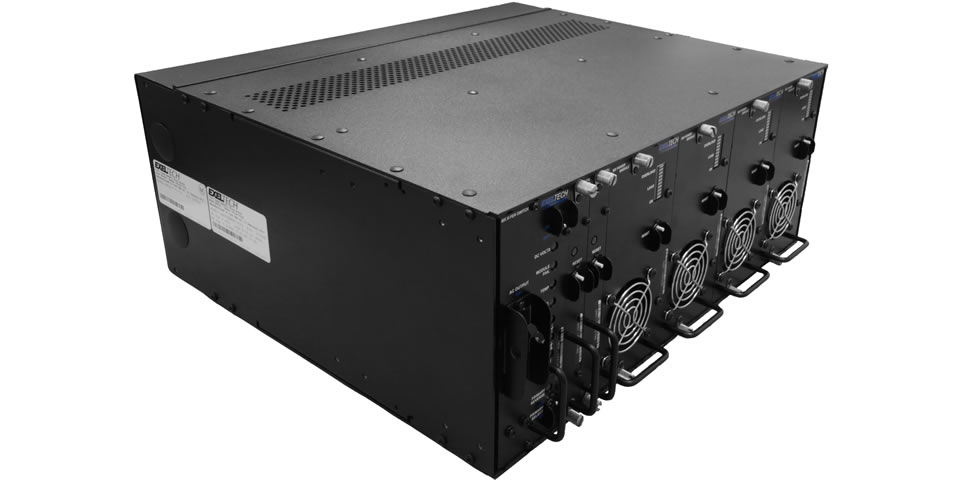

1)19インチラック
19インチラックの標準ラックで、下記の機能の双方を構成できます。
基本的な余裕機能型で、4台のパワーモジュールと2台のコントロールカード、そして転換スイッチかアラームカードを選択します。
拡張用として、5kWまでのパワーモジュールを積載できます。又、余裕機能無しで同じく5kWインバータを構成できます。
この組合せには、転換スイッチ,アラームカード, 及びコントロールカードは使えません。
2)23インチラック
23インチの標準ラックで下記の双方を構成できます。

基本的な余裕機能型で、4台のパワーモジュールと2台のコントロールカード、そして転換スイッチかアラームカードを選択します。
拡張用として6kWまでのパワーモジュールを積載できます。又、余裕機能無しで同じく6kWインバータを構成出来ます。
この組み合わせには転換スイッチ, アラームカード及び、コントロールカードは使えません。
3)7インチラック
1kW又は、2kWシステムに使え余裕機能はできません。
アラームカード又は、転換スイッチとマスターユニットの組み合わせ。

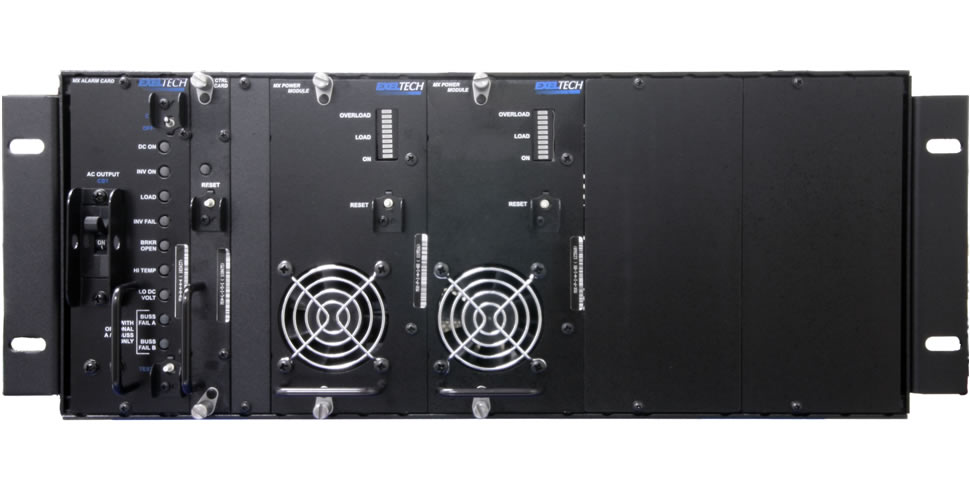

マスターユニットとパワーモジュールの組み合わせで2KWシステム。

基本機能

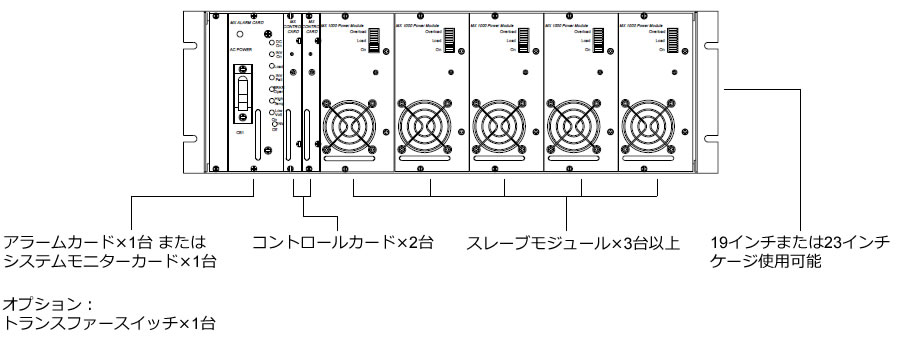

1)N+1 余裕型, 拡張可能インバータシステム
このシステムは、経済性の最も高いシステムです。必要電力を全体で受け持っており、N+1の+1の 部分は通常予備機として装備されますが、N+1として双方動作しどちらかが、止まったりした場合、 片方が全電力を受け持ちます。(12VDCを除く)

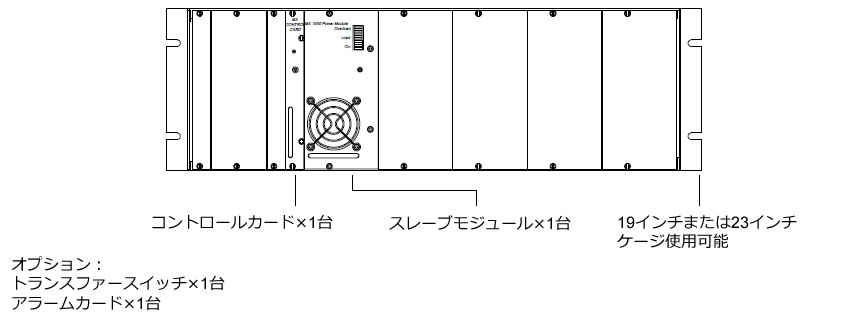

2)機能向上型インバータシステム

このシステムは、転換ユニット又は アラームカード そして完全余裕型等に自由に組み合わせが出来ます。 最小機能では1台のコントロールカードと1台のパワーモジュールにて構成することができ、将来 必要に応じてパワーモジュールを追加することにより、必要な電力を得ることが出来ます。 転換スイッチ又はアラームカードそしてコントロールカードを加えれば、完全余裕型になります。 (図Ⅱ)又1台のマスターモジュールを用いて、転換スイッチ又は アラームカードそして必要数のパワーモジュールを加えることもできます。 しかし、この場合は余裕型機能にはなりません。(図Ⅲ)1kWシステムにはパワーモジュールに、転換スイッチ又は アラームカードを用い7インチラックに収納する事ができます。

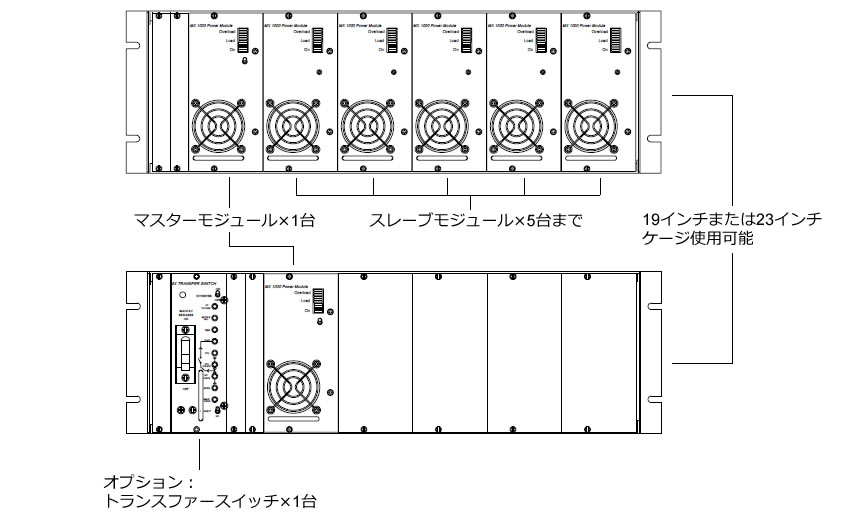

3)拡張型インバータシステム
この構成は独立型インバータシステムとして使え(図Ⅳ)又は電力拡張用として使われます。(図Ⅴ)この構成は切替スイッチ, アラーム 及び、コントロールカードは役立ちません。パワーモジュールの追加用として19インチ及び23インチラックに収容します。 1kW及び2kWまでは7インチラックに収容できます。


MXシリーズの構成の仕方




保護回路

過電圧保護、低電圧保護、過温保護、出力短絡保護が備わっています。

標準仕様


出力-OUTPUT POWER

連続
サージ
(3秒)
無負荷電力
出力電圧(V)
出力電流(A)
重量(kg)
1000W
2200W
20W
100±6%
10.0A
3.5g
1000W
2200W
20W
120±6%
10.0A
3.5g
1000W
2200W
20W
230±6%
10.0A
3.5g
入力-INTPUT POWER

電圧型式
最小
(標準)
公称
(標準)
最大
(標準)
標準効率
(全負荷)
最大効率
(1/3負荷)
12V
10.4/10.6
13.8V
16.5V
85%
87%
24V
19/21V
27.6V
33V
87%
89%
32V
26.5/28V
36.8V
44V
88%
90%
48V
41.5/42.1V
55.2V
62V
87%
89%
66V
57.5/58.5V
75.9V
91.1V
88%
90%
108V
94/95V
125V
149V
87%
90%

◆仕様及び外観は、改良のため予告無く変更することがあります。
