DC-AC Sinus Wechselrichter DIAsine

GD300/ GD150

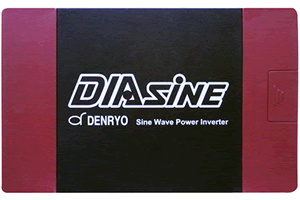

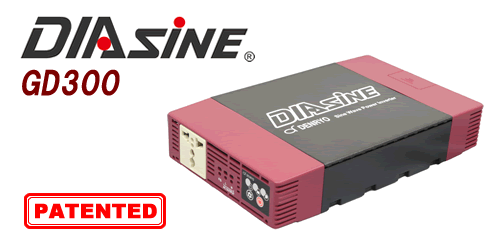

GD300



  • Leichtgewicht und schlankes Design
  • Die DIAsine hat mit 1.0kg und 1.5 Litern das geringste Gewicht mit dem geringsten Volumen unter den Invertern der gleichen Leistungsklasse erreicht. Die Höhe der DIAsine beträgt 44mm/1.7 Inch(1U). Tragbarkeit und eine kleine Ausstattung ermöglichen ein flexibles Einsetzen.

  • Eingangsverpolungsschutz durch Schaltkreis
  • Die DIAsine hat einen exklusiven, eigenen Schaltkreis für Eingangsverpolungsschutz. Diese Schaltung schützt die DIAsine davor, beschädigt zu werden, wie die meisten existierenden Inverter, selbst wenn die Batterie mit umgekehrter Polarität angeschlossen wird. Darüber hinaus leuchtet die Verpolungs-Warn-LED der DIAsine sofort auf, um den Benutzer über die umgekehrte Polarität zu informieren.

  • Geräuschloses Arbeiten aufgrund der lüfterlosen Struktur
  • Durch das effiziente Hitzedesign haben wir einen lüfterlosen Power Inverter entwickeln können. Dadurch arbeitet das Gerät leise, ohne die sonst von einer Lüftung generierten Geräusche.

  • Großer Eingangsspannungsbereich
  • Mit der großen Bandbreite an Spannungsbereichen liefert die DIAsine eine Vielzahl von Anwendungsmöglichkeiten. Da die DIAsine einen höheren Maximalwert im Spannungsbereich erzielt als andere Geräte, ist es möglich die Batterie zu laden, während der Power Inverter benutzt wird.

  • Breites Spektrum von möglichen Betriebstemperaturen
  • Die DIAsine ist unter einem breiten Spektrum von Temperaturen von -20 bis zu 60 Grad Celsius betriebsfähig.
    *Die DIAsine wird ihren Output nicht von selbst unterbrechen. Nutzen Sie bitte bei Temperaturen, die 40 Grad Celsius übersteigen, die Last, die sich auf die Reduktionskurve des jeweiligen Modells bezieht.

  • Unterbrechungsfreie Sinusspannung und hohe Effizienz
  • Die Ausgangswellenform ist die gleiche, wie die Sinuswelle der Netzstromversorgung, deren Klirrfaktor(THD) kleiner als 3% ist. Hocheffizienzschaltung und die Schaltsteuerung erzielen 90% Effizienz bei Nennlast. Dies trägt zur Stabilität des Systems während der Benutzung bei, ohne unnötig Energie zu verschwenden.

  • Veränderbare Einstellung von Ausgangsspannung und Frequenz

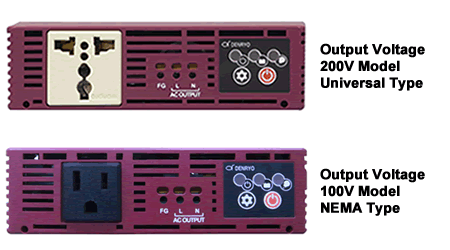

  • Die Ausgangsspannung von 100/110/115/120 Vac (100V Modell), 200/220/230/240 Vac (200V Modell) und Frequenz von 50/60Hz können einfach und per Knopfdruck geändert werden. Die DIAsine passt sich problemlos Bereichen mit unterschiedlichen Spannungswerten, Frequenzen und einer Vielzahl von elektrischen Geräten an.
Modell
GD300NU-212
GD300NU-224
GD300NU-248
Nennausgangsleistung
300VA
Spitzenleistung (3mins.)
360VA
Stoßleistung (3seks.)
420VA
Nenneingangsspannung
12Vdc
24Vdc
48Vdc
Wechselspannung (einstellbar)
200/220/230 default/240Vac±3%
Frequenz (einstellbar)
50±0.1Hz default, 50/60Hz
Wellenform
Sinuswelle, <3%THD
Effizienz der Nennlast
90%
Leerlaufstrom
(Geringer Strom Modus)
0.7A
0.4A
0.2A
Leerlaufstrom
(Normaler Modus)
0.8A
0.5A
0.3A
Standby Verbrauch*1
7mA
7mA
4mA
Schlafmodus Verbrauch
2mA
4mA
3mA
Eingangsspannung
sbereich*2
10.5~17Vdc
21~34Vdc
42~68Vdc
Schaltkreisschutz
UVP*3, OVP*4, Eingangsverpolungsschutz
OLP*5, SCP*6, OTP*7, Ausgangsspannungsfehler
Sicherheitsstandard
EN60950-1:2006/A2:2013
EMC
Immunity EN55024:2010
Emission EN55032:2012
Stehspannung
Batterie I/P– AC O/P:3.0kVac
AC O/P– Erdung:1.5kVac
Batterie I/P– Erdung:1.5kVac
Isolationswiderstand
>1000MΩ/500Vdc/25℃/70% RH
Vibration
10~500Hz,3G 10min./ 1cycle, 60mins. XYZ axes
Betriebstemp.
-20~+40℃ bei Nennlast, +60℃ bei 70% last
Feuchtigkeit
20~90%RH nicht kondensierend
Lagertemp./ Feuchtigkeit
-30~+70℃, 10~95%RH nicht kondensierend
Steckdosentyp
universal
Kühlung
Natürliche Konvektion
Maße
(LängexBreitexHöhe)
234.0×146.5×44.0mm
Gewicht
1.0kg
●RoHS Beachtung
◆Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
◆Alle Parameter die nicht ausdrücklich genannt werden, sind auf 212: 12Vdc, 224: 24Vdc, 248: 48Vdc Eingang, 300VA Nennlast, Leistungsfaktor 1.0, 25 Grad Celsius bei Umgebungstemperatur und unter Standardleistung, abgemessen.
*1 Durchschnittlich.
*2 Spannungstoleranz: 212:±0.5V, 224:±1V and 248:±2V.
*3 UVP: Unterspannungsschutz (Under Voltage Protection)
*4 OVP: Überspannungsschutz (Over Voltage Protection)
*5 OLP: Überlastungsschutz (Over Load Protection)
*6 SCP: Kurzschlussschutz (Short Circuit Protection)
*7 OTP: Überhitzungsschutz (Over Temperature Protection)


Modell
GD300NA-112
GD300NA-124
GD300NA-148
Nennausgangsleistung
300VA
Spitzenleistung (3mins.)
360VA
Stoßleistung (3seks.)
420VA
Nenneingangsspannung
12Vdc
24Vdc
48Vdc
Wechselspannung (einstellbar)
100 default/110/115/120Vac±3%
Frequenz (einstellbar)
50±0.1Hz default, 50/60Hz
Wellenform
Sinuswelle, <3%THD
Effizienz der Nennlast
90%
Leerlaufstrom*1
(Geringer Strom Modus)
0.5A
0.3A
0.1A
Leerlaufstrom*1
(Normaler Modus)
0.7A
0.4A
0.2A
Standby Verbrauch*1
8mA
7mA
5mA
Schlafmodus Verbrauch*1
2mA
4mA
3mA
Eingangsspannung
sbereich*2
10.5~17Vdc
21~34Vdc
42~68Vdc
Schaltkreisschutz
UVP*3, OVP*4, Eingangsverpolungsschutz
OLP*5, SCP*6, OTP*7, Ausgangsspannungsfehler
Sicherheitsstandard
EN60950-1:2006/A2:2013
EMC
Immunity EN55024:2010
Emission EN55032:2012, FCC Klasse A
Stehspannung
Batterie I/P– AC O/P:3.0kVac
AC O/P– Erdung:1.5kVac
Batterie I/P– Erdung:1.5kVac
Isolationswiderstand
>1000MΩ/500Vdc/25℃/70% RH
Vibration
10~500Hz,3G 10min./ 1cycle, 60mins. XYZ axes
Betriebstemp.*8
-20~+40℃ bei Nennlast, +60℃ bei 70% last
Feuchtigkeit
20~90%RH nicht kondensierend
Lagertemp./ Feuchtigkeit
-30~+70℃, 10~95%RH nicht kondensierend
Steckdosentyp
NEMA
Kühlung
Natürliche Konvektion
Maße
(LängexBreitexHöhe)
234.0×146.5×44.0mm
Gewicht
1.0kg
●RoHS Beachtung
◆Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
◆Alle Parameter die nicht ausdrücklich genannt werden, sind auf 112:12Vdc, 124:24 Vdc, 148:48Vdc Eingang, 300VA Nennlast, Leistungsfaktor 1.0, 25 Grad Celsius bei Umgebungstemperatur und unter Standardleistung, abgemessen.
*1 Durchschnittlich.
*2 Spannungstoleranz: 112:±0.5V, 124:±1V und 148:±2V.
*3 UVP: Unterspannungsschutz (Under Voltage Protection)
*4 OVP: Überspannungsschutz (Over Voltage Protection)
*5 OLP: Überlastungsschutz (Over Load Protection)
*6 SCP: Kurzschlussschutz (Short Circuit Protection)
*7 OTP: Überhitzungsschutz (Over Temperature Protection)
*8 Bitte beachten Sie den Ausgabe Eigenschaften.

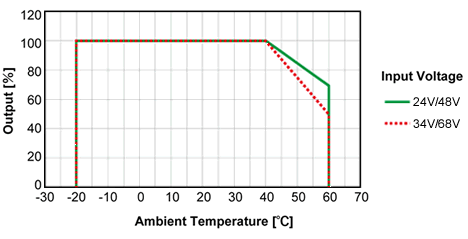

・GD300NU-212/224/248
De-rating Curve

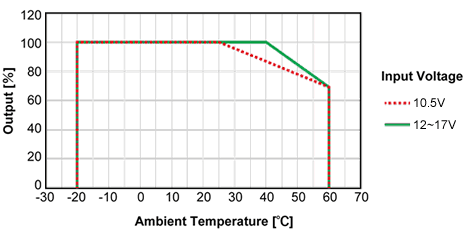

・GD300NA-112
De-rating Curve

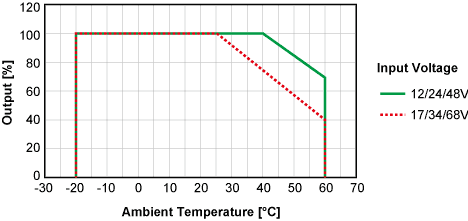

・GD300NA-124/148
De-rating Curve

◆Die DIAsine wird ihren Output nicht von selbst unterbrechen. Nutzen Sie bitte bei Temperaturen, die 40 Grad Celsius übersteigen, die Last, die sich auf die Reduktionskurve des jeweiligen Modells bezieht.
