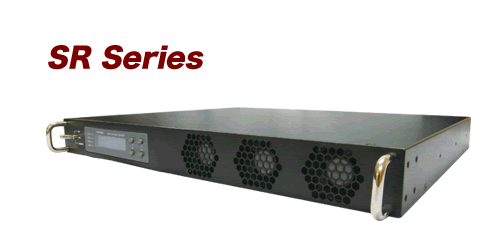

正弦波電源轉換器SR系列
- 國際標準19英吋, 1U機架式正弦波電源轉換器
- 內建自動切換市電繼電器
- 可選擇切換AC Bypass模式或電源轉換器模式
- RS-232 介面
- 繼電器切換時間8~20msec
- 遠端遙控功能
- LCD液晶顯示面板
型號 |
SR1000-124 |
SR1000-148 |
|---|---|---|
| 額定輸入電壓 | 24Vdc |
48Vdc |
| 電池高電壓保護 | 30～34Vdc |
60Vdc MAX. |
| 電池低電壓保護 | 18～22Vdc |
36～44Vdc |
| 輸入電壓範圍 | 18～34Vdc |
36～68Vdc |
| 無負載電流 | 1.4A |
0.75A |
| 連續輸出功率 | 1000W |
|
| 最大輸出功率(3分) | 1150W |
|
| 突波輸出電力 | 2000W |
|
| 頻率 | 預設50/60Hz±0.05%(47~63Hz可選擇) |
|
| 額定輸出電壓 | 預設100Vac±5%(97～123Vac可選擇) |
|
| 最大轉換效率(滿負載) (Power Save Mode ON) |
87% |
88% |
| 輸出波形 | 正弦波(失真度<2%) |
|
| LCD面板 | 有 |
|
| LED顯示 | 紅/橘/綠色 LED |
|
| 遙控功能 | ON/OFF |
|
| 保護回路 | 電池高/低電壓保護, 正負極逆接保護 (內建保險絲)
過載, 短路保護, 過熱保護, 輸出短路, 交流輸入短路保護, 風扇故障檢測 |
|
| Bypass Relay |
Online Mode/Offline Mode (Switchable) |
|
| 切換時間 | AC Bypass模式:20ms以下 |
|
電源轉換器模式:8ms以下 |
||
| 安全認證 | UL60950 |
|
| EMC規格 | FCC Class B |
|
| 運作溫度 | 0～50℃(滿負載時) |
|
| 保存溫度 | -30～70℃ |
|
| 冷卻 | 負載連動風扇 |
|
| 尺寸 | 483×44×345(mm) |
|
| 重量 | 5.8kg |
|
型號 |
SR1000-224 |
SR1000-248 |
|---|---|---|
| 額定輸入電壓 | 24Vdc |
48Vdc |
| 電池高電壓保護 | 30～34Vdc |
60Vdc MAX. |
| 電池低電壓保護 | 18～22Vdc |
36～44Vdc |
| 輸入電壓範圍 | 18～34Vdc |
36～68Vdc |
| 無負載電流 | 1.3A |
0.7A |
| 連續輸出功率 | 1000W |
|
| 最大輸出功率(3分) | 1150W |
|
| 突波輸出電力 | 2000W |
|
| 頻率(可選擇) | 預設50/60Hz±0.05%(47~63Hz可選擇) |
|
| 額定輸出電壓(可選擇) | 預設200Vac±5%(194～246Vac可選擇) |
|
| 最大轉換效率(滿負載) | 90% |
91% |
| 輸出波形 | 正弦波(失真度<2%) |
|
| LCD面板 | 有 |
|
| LED顯示 | 紅/橘/綠色 LED |
|
| 遙控功能 | ON/OFF |
|
| 保護回路 | 電池高/低電壓保護, 正負極逆接保護 (內建保險絲),
過載, 短路保護, 過熱保護, 輸出短路, 交流輸入短路保護, 風扇故障檢測 |
|
| Bypass Relay |
Online Mode/Offline Mode (Switchable) |
|
| 切換時間 | AC Bypass模式:20ms以下 |
|
電源轉換器模式:8ms以下 |
||
| 安全認證 | UL60950-1 |
|
| EMC規格 |
EN55022:1998+A1:2000+A2:2003 ClassB EN55024:1997+A1:2001+a2:2003 EN61000-3-2:2006 ClassA EN61000-3-3:1995+A1:2001 |
|
| 運作溫度 | 0℃～50℃ (滿負載時) |
|
| 保存溫度 | -30～70℃ |
|
| 冷卻 | 負載連動風扇 |
|
| 尺寸 | 483×44×345(mm) |
|
| 重量 | 5.8kg |
|
◆規格如有更改，恕不另行通知。
