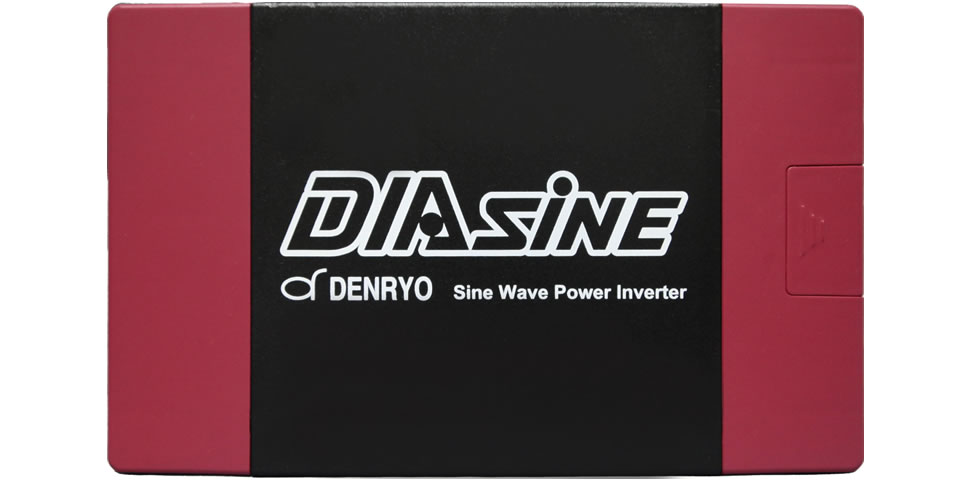

GD300

拡大写真

世界上最小无风扇DC-AC正弦波逆变器

DIASINE®采用了高效的散热设计、抑制DC转AC时的热能损失、实现了无风扇结构。静音操作无风扇结构经由自然对流进行散热、令运作更加安静。

内建电路的逆接保护

DIASINE®拥有独自的内建回路的逆接保护。即使电池正负极逆接、该电路可保护DIASINE®不会像其他电源转换器一样损坏。此外、逆接时LED会显示警告灯号、可立即确认。 ※已申请国内外专利。

广泛的输入电压范围

输入电压的设定范围广泛、可提供多种应用。由于DIASINE®具有比其他电源转换器更高的输入电压最大值、因此铅蓄电池充电的同时亦可使用电源转换器。

广泛使用温度范围

可在-20～60℃的温度范围内运作。
　　　　　※DIASINE®不会自动停止输出。在温度超过40℃的环境下、请参考各种型号的降额曲线。

正弦波输出・高效率

输出波形与市电正弦波相同、失真度小于3％。由于高效率电路及开关控制、在额定负载下可达到90％的高效率。有助于系统在运行过程中的稳定性、且不浪费过多的能源消耗。

可设定输出电压和频率

输出电压100/110/115/120Vac、200/220/230/240Vac、频率50/60Hz可通过按钮轻易切换。DIASINE®的电压、频率可使用在不同区域环境下、也适用于各种电器产品。

型号 GD300NA-112 GD300NA-124 GD300NA-148 GD300NU-212 GD300NU-224 GD300NU-248
额定输出功率 300VA
最大输出功率(3分) 360VA
突波功率(3秒) 420VA
额定输入电压 12Vdc 24Vdc 48Vdc 12Vdc 24Vdc 48Vdc
额定输出电压(可选择) 100(初期値)/110/115/120Vac 230(初期値)/200/220/240Vac
频率(可选择) 50±0.1Hz(初期値)50/60Hz
输出波形 正弦波(失真度<3%)
效率(额定负荷) 89% 90% 90%
无负载电流※1
(低电量模式)		 0.6A 0.2A 0.1A 0.7A 0.4A 0.2A
无负载电流※1
(标准模式)		 0.7A 0.3A 0.2A 0.8A 0.5A 0.3A
待机模式
消耗电流※1		 7mA 7mA 4mA 7mA 7mA 4mA
睡眠模式
消耗电流※1		 1mA 3mA 2mA 2mA 4mA 3mA
输入电压范围※2 10.5～19.5Vdc 21～39Vdc 42～78Vdc 10.5～17Vdc 21～34Vdc 42～68Vdc
保护回路
输入低电压、 输入过电压、
输入逆接、过载保护、
短路保护、输出电压异常、过热保护
安全认证 EN62368-1
EMC规格 Immunity EN55024
Emission EN55032
耐压
输入–输出：3.0kVac
输出–Ground：1.5kVac
输入–Ground：1.5kVac
绝缘电阻 >1000MΩ/500Vdc/25°C/70%RH
耐振 10～500Hz、3G 10分/1cycle、60分XYZ axes
运作温度范围※3 -20～+45°C(额定负载)、+60°C(80％负载) -20～+40°C(额定负载)、+60°C(75％负载) -20～+40°C(额定负载)、+60°C(70％负载)
运作温度范围 20～90%RH (Non-condensing)
保存温度/湿度范围 -30～+70°C、10～95％RH(Non-condensing)
输出端子
冷却 自然对流
尺寸
(L×W×H)		 234.0×146.5×44.0mm
重量 0.9kg 1.0kg
◆符合RoHS规范
◆规格如有更改、恕不另行通知。
◆如无特别记载、测量条件皆为输入电压12/24/48Vdc 负载300VA(功率因数=1.0)、室温25°C、所有设定皆为预设。
※1 平均值。
※2 电压值误差范围 输入电压12V机型：±0.5V、24V机型：±1V、48V机型：±2V。
※3 请参考降额曲线。

GD300NA-112

De-rating Curve

GD300NA-124/148

De-rating Curve

GD300NU-212/224/248

De-rating Curve
