DC-AC正弦波逆变器

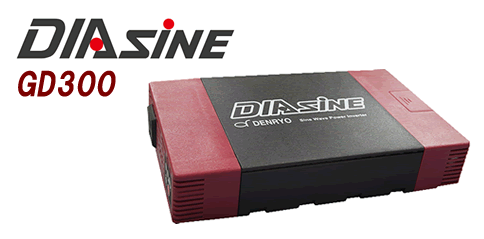

GD300



  • 世界最小无风扇DC-AC正弦波逆变器
  • 同输出功率的DC-AC正弦波逆变器中,DIAsine的体积仅1.5L,重量也是世界最小仅1.0kg。产品高44mm(1U)的轻巧超薄设计,搬运移动方便,适合移动式电源等用途。
  • 內建电路的逆接保护
  • DIAsine拥有独自的內建回路的逆接保护。即使电池正负极逆接,该电路可保护DIAsine不会像其他逆变器一样损坏。此外,逆接时LED会显示警告灯号,可立即确认。※已申请国內外专利。
  • 无风扇・静音运作
  • 采用了高效的散热设计,抑制DC转AC时的热能损失,实現了无风扇结构。无风扇结构,经由自然对流进行散热,令运作更加安静。
  • 广泛的输入电压范围
  • 输入电压的设定范围广泛,可提供多种应用。由于DIAsine具有比其他逆变器更高的输入电压最大值,因此铅蓄电池充电的同时亦可使用逆变器。
  • 广泛使用温度范围
  • 可在-20~60℃的温度范围內运作。
    ※DIAsine不会自动停止输出。在温度超过40℃的环境下,请参考各种型号的降额曲线。
  • 正弦波输出・高効率
  • 输出波形与市电正弦波相同,失真度小于3%。由于高效率电路及开关控制,在额定负载下可达到90%的高效率。有助于系统在运行过程中的稳定性,且不浪费过多的能源消耗。
  • 可设定输出电压和频率
  • 输出电压100/110/115/120Vac,频率50/60Hz可通过按钮轻易切换。DIAsine的电压,频率可使用在不同区域环境下,也适用于各种电器产品。

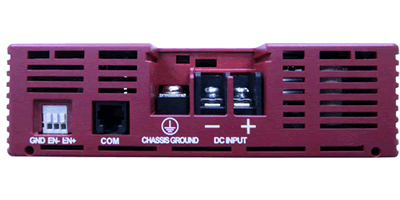

  • 內建Remote connector
  • 产品內建Remote connector,使用者可自行配线远端ON/OFF 逆变器,此功能适合內嵌式电源系统等用途。

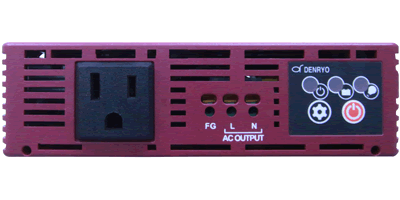

  • LED显示
  • DIAsine有3个LED灯号,分別会以红,橙,黄,绿,蓝,紫,六色显示逆变器的运作状況或异常症状。
  • 丰富的保护机能
  • 输入异常电压警告及停机保护,电池逆接保护,输出电压保护,输出端短路保护,过载保护,过热保护。

型号
GD300NA-112
GD300NA-124
GD300NA-148
额定输出功率
300VA
最大输出功率(3分)
360VA
突波功率(3秒)
420VA
额定输入电压
12Vdc
24Vdc
48Vdc
额定输出电压(可选择)
100(初期値)/110/115/120Vac±5%
频率(可选择)
50±0.1%(初期値)50/60Hz
输出波形
正弦波(失真度<3%)
効率(额定负载)
90%
无负载电流
0.7A
0.4A
0.2A
待机模式消耗电流
8mA
7mA
5mA
输入电压范围※1
10.5~17Vdc
21~34Vdc
42~68Vdc
保护回路
输入低电压,输入过电压,输入逆接
过载保护,短路保护,输出电压异常,过热保护
安全认证
EN60950-1:2006+A11+A1+A12+A2
EMC规格
Immunity EN55024:2010
Emission EN55032:2012, FCC class A
耐压
输入–输出:3.0kVac
输出–Ground:1.5kVac
输入–Ground:1.5kVac
绝缘电阻
>1000MΩ/500Vdc/25℃/70% RH
耐振
10~500Hz,3G 10min./ 1cycle,60分 XYZ轴各方向
运作温度范围※2
-20~+40℃(额定负载),+60℃(70%负载)
运作湿度范围
20~90%RH(Non condensing)
保存温度,湿度范围
-30~+70℃,10~95%RH(Non condensing)
冷却
自然对流
尺寸(L×W×H)
234.0×146.5×44.0mm
重量
1.0kg
●符合RoHS规范
◆规格如有更改,恕不另行通知。
◆如无特別记载,测量條件皆为输入电压112:12Vdc,124:24Vdc,148:48Vdc,
负载300VA(功率因数=1.0),室温25℃,所有设定皆为预设。
※1 电压值误差范围 112:±0.5V,124:±1V,148:±2V
※2 请参考降额曲线。

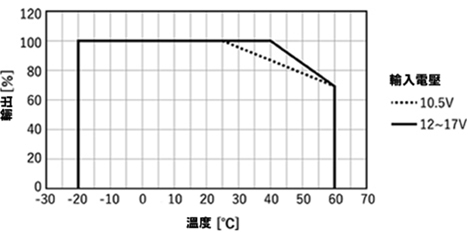

降额曲线

◆请参考降额曲线上的操作范围值,DIAsine不会自动停止输出。
